我們在上篇文章中有提到，油壓缸屬於油壓夾具元件，是將油壓壓力轉換成夾持力，來夾持工件的一種方式。而油壓缸又因作動方式的不同，可分為：支撐缸、槓桿缸、轉角缸、直線缸、單動缸等等，這次我們要介紹的是：嘉剛單月熱銷上千隻，市佔率第一的嘉剛明星產品 - 支撐缸。

支撐缸：主要用於輔助支撐工件。加工時，活塞桿到達支撐位置後會停止並抱緊固定，防止工件在加工過程中因切削力的影響而變形或移動。支撐缸能減少震動及提升工件的加工精度，且因體積較小所以能配置使用在較小的空間當中。

哪些工件類型在加工時會使用到支撐缸呢?

薄型的加工件

形狀不規則的工件

無支撐結構的工件

需在平面上加工的工件

底面高度不齊的工件支撐

!!嘉剛自主生產的亮點產品，油壓支撐缸 - CSP系列：

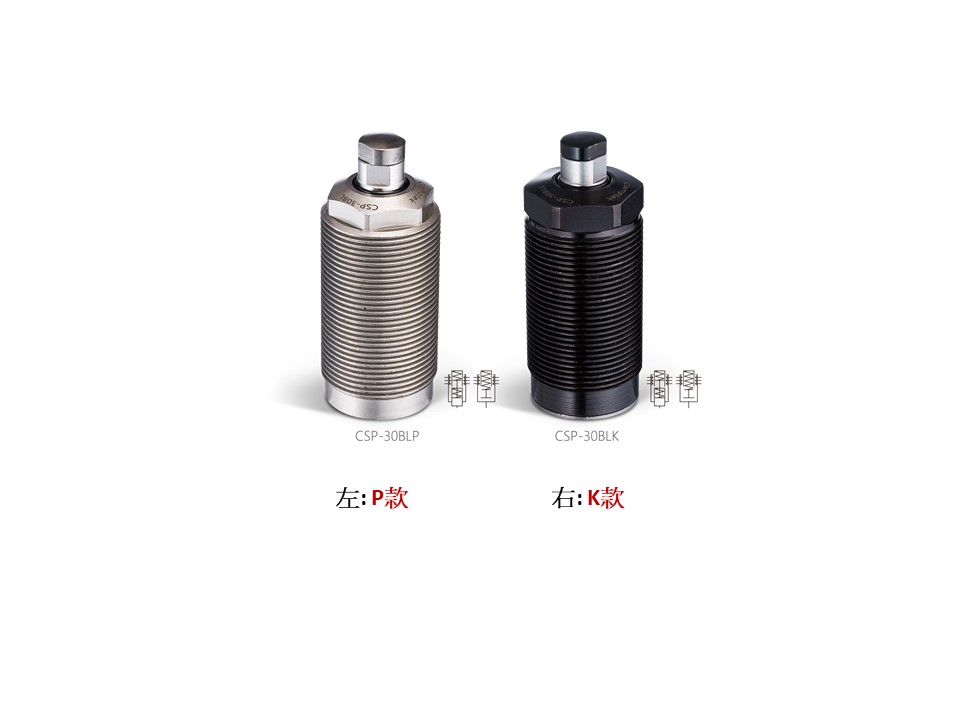

       嘉剛根據市場使用導向，將CSP系列分為CSP-P / CSP-K此兩種款式，為使客戶能有更好的選擇，CSP系列與目前市售相似規格的日系缸擁有互換性。嘉剛亦提高了此系列活塞桿與夾套間的夾緊力，能產生更高的支撐力，且在價格及使用上更加親民。

       此系列支撐缸本體為嘉剛自主生產製作，其內部重要零件也進口來自日本、台灣、德國等地。嘉剛更投入了DMG、MAZAK、台中精機、友嘉等頂級加工中心，致力於提供客戶高精度、高品質的產品。

CSP系列支撐缸外徑分為四種尺寸: 26, 30, 36, 45(mm)，壓強為低壓7MPA。

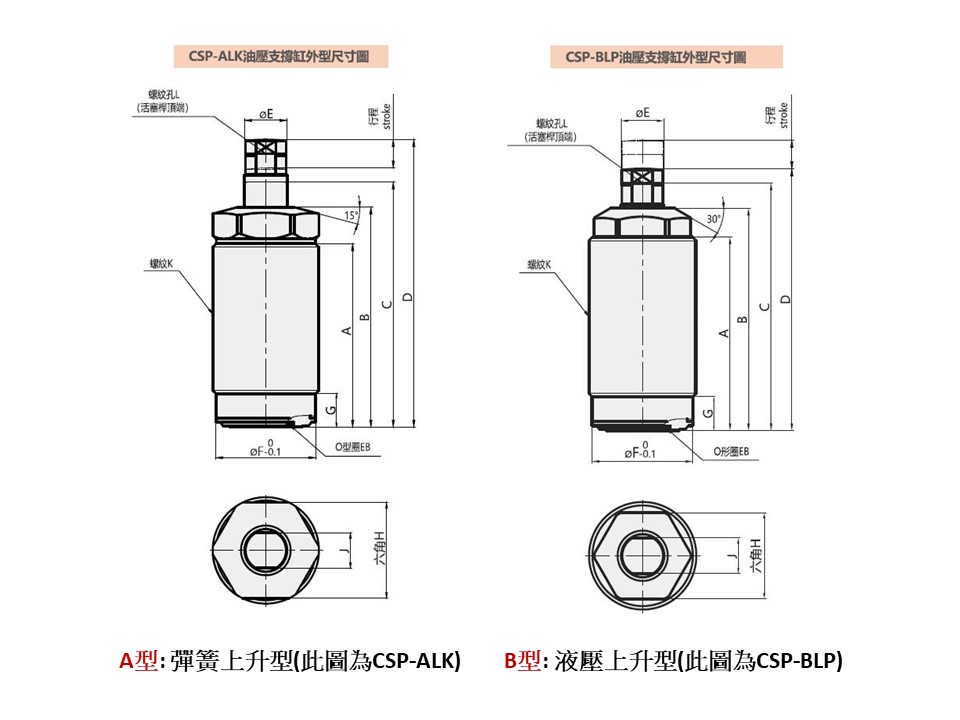

CSP系列支撐缸根據作動型式又分為A型及B型，

"彈簧上升型(A型)"：

活塞桿初始狀態為上升，將工件置於活塞桿上因工件的重量而下降到特定距離，此時供給油壓作用於夾套的夾緊力施加於活塞桿，使活塞桿得以穩固的支撐工件。

"液壓上升型(B型)"：

活塞桿初始狀態為下降，供給油壓使活塞桿上升並接觸工件任意位置後停止，在停止的同時油壓作用於夾套的夾緊力施加於活塞桿，使活塞桿得以穩固的支撐工件。

使用注意事項：

切削液清潔對策：為防止高壓冷卻液及切屑粉塵侵入內部結構而引發的作動不良，更換工件時可在排氣孔進行空氣清潔。空氣清潔需要專用的氣壓迴路 (建議清潔氣壓0.3~0.5MPa)。

此系列為低壓支撐缸，另有高壓款支撐缸，如有需求歡迎詢問。

*我司主要販售快速夾鉗、油壓缸、氣壓缸，如有任何需求歡迎來信詢問!*
