我們在第一篇文章(嘉剛夾具元件1.0)中有提到，氣壓缸屬於氣壓夾具元件，是利用氣壓來產生夾持力，用以夾持工件的一種方式，常使用在輕金屬切削加工及應用在自動化生產流水線，以及冶具、氣動夾具等自動化設備上。

該如何選擇嘉剛(Clamptek)氣壓缸的種類呢?

氣壓缸又因作動方式的不同，分為：支撐缸、槓桿缸、轉角缸、直線缸等等種類，種類的選擇主要是根據客戶設計的夾具大小及空間上能擺放的位置，還有工件的種類以及形狀來決定需要使用的氣壓缸類型。

本次主要介紹氣壓槓桿缸：

在機械製造與加工過程中，當必須由上往下夾緊工件，而不是旋轉下壓或需要繞過一個凸起障礙物時，即可使用槓桿缸。槓桿缸可依動力來源不同分為兩種：氣壓槓桿缸與油壓槓桿缸。

氣壓槓桿缸是利用氣壓來推動活塞桿由上往下產生夾持力，用以夾緊或鬆開工件，從而提高工作效率的一種方式。

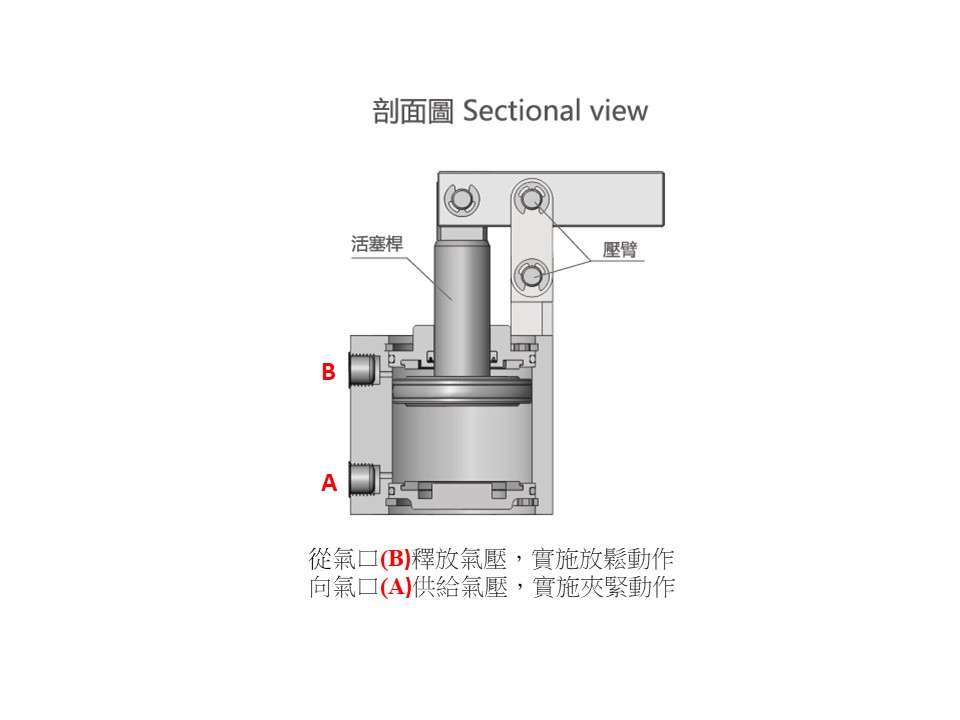

氣壓槓桿缸的作動：

利用槓桿式夾持機構與槓桿原理，將活塞杆的直線往復運動轉化為夾持動作。作動時，氣體會由活塞桿的一端進入氣壓缸內，被壓縮的氣體會對活塞桿施加壓力，進而使活塞桿產生位移，並經由支點帶動壓板來夾持工件至預定高度，可以配合磁性開關與相關控制裝置實現自動化控制。

嘉剛(Clamptek)氣壓槓桿缸的特色:

缸體本身輕巧

可以滿足乾淨工作環境的需求

同樣缸徑的情況下，槓桿缸夾持力大於轉角缸

適合加工時空間受到限制的場所使用 (例如: CNC銑床加工治具)

適合用於輕金屬切削加工及需要細小精度加工的工件(例如: 手機)

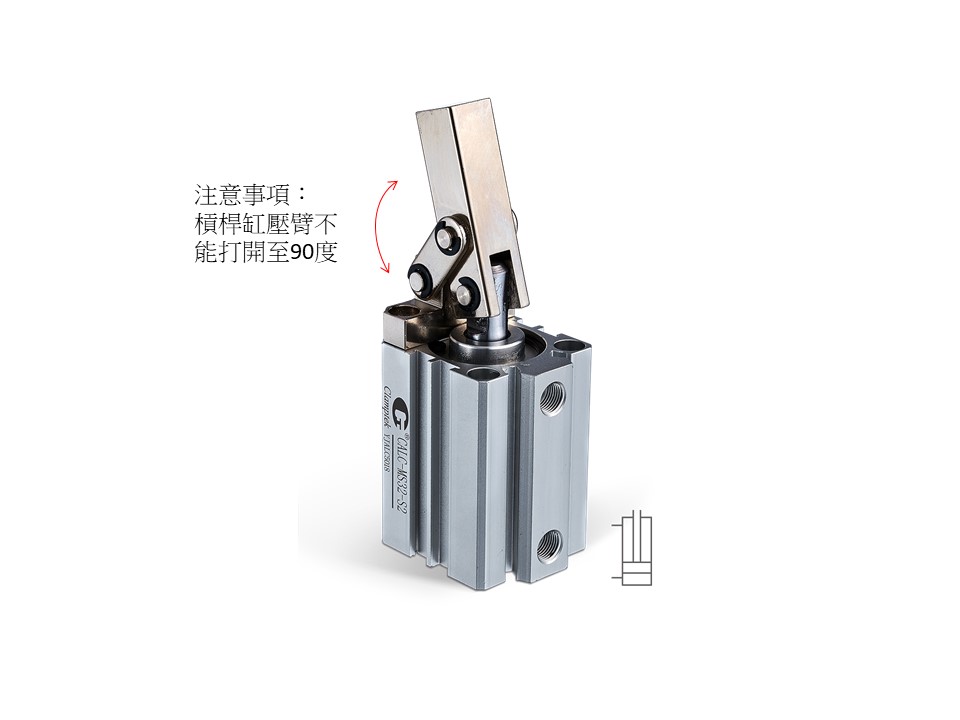

推薦!! 嘉剛自主生產的氣壓槓桿缸 - CALC：

➤配件已安裝在缸體上，方便客戶直接使用，易於維護。

➤材質採用鋁合金及機械構造用碳素鋼，具耐磨性，使用壽命長，堅固耐用。

➤此款氣壓槓桿缸可與目前市售相似規格的產品擁有互換性。

CALC作動方式：複動式

CALC最大操作壓力: 7 kgf/cm2，最小操作壓力: 3 kgf/cm2

CALC氣缸內徑分為七種尺寸: 25, 32, 40, 50, 63, 80, 100(mm)

CALC分為兩種型式：

1.標準型

2.附磁石感應型(感應開關可選擇1或2個，如需此型式，需事先洽詢業務)

*我司主要販售快速夾鉗、油壓缸、氣壓缸、液壓站及其他高精度代理產品，如有任何需求歡迎來信詢問!*
