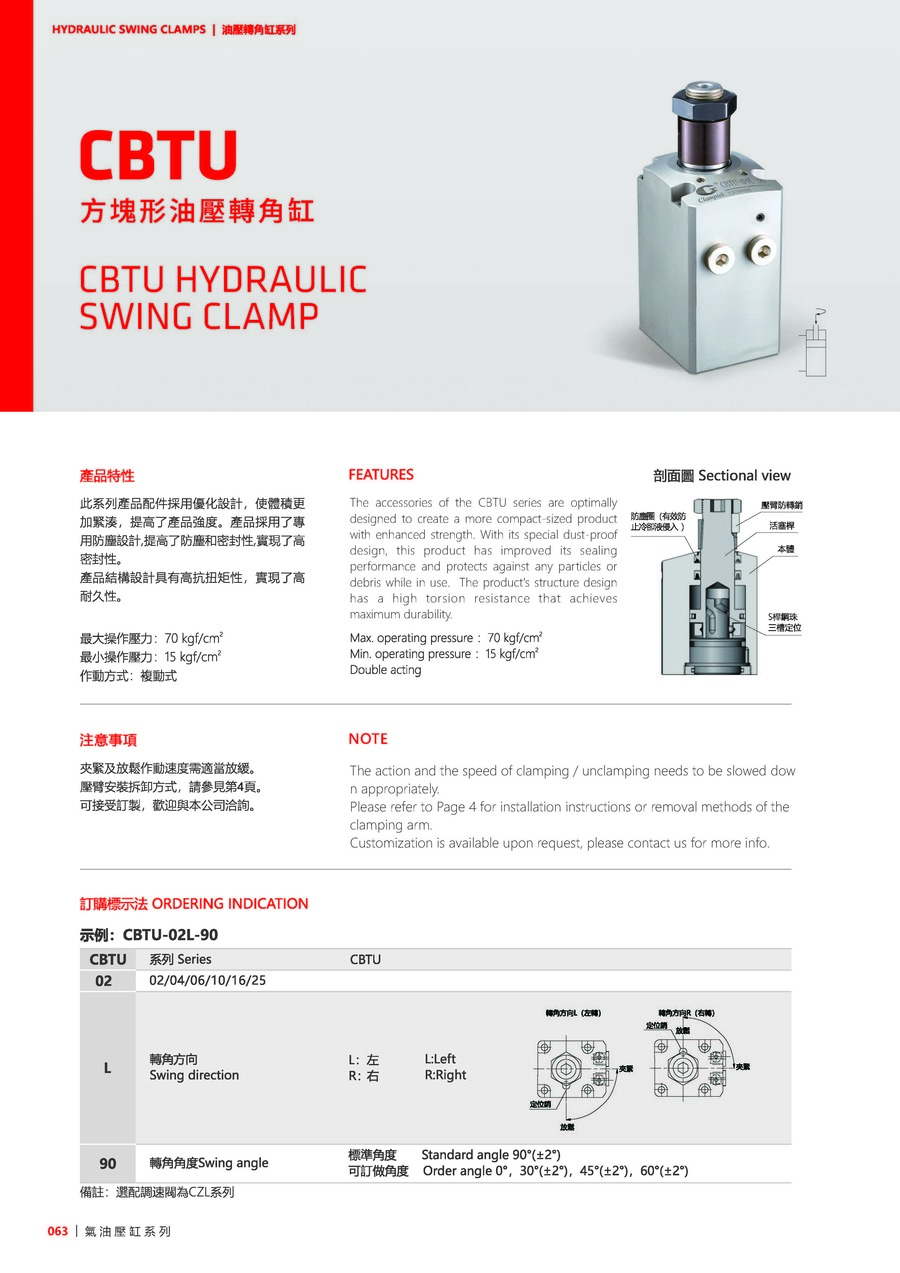

CBTU

此系列產品配件採用優化設計，使體積更加緊湊，提高了產品強度。
產品採用了專用防塵設計，提高了防塵和密封性，實現了高密封性。
產品結構設計具有高抗扭矩性，實現了高耐久性。

最大操作壓力：70 kgf/cm²
最小操作壓力：15 kgf/cm²
作動方式：複動式

注意事項：
夾緊及放鬆作動速度需適當放緩。
壓臂安裝拆卸方式，請參見Q&A。
可接受訂制，歡迎與本公司洽詢。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

備註：
選配調速閥為CZL系列。

（例如：CBTU-02L-90）

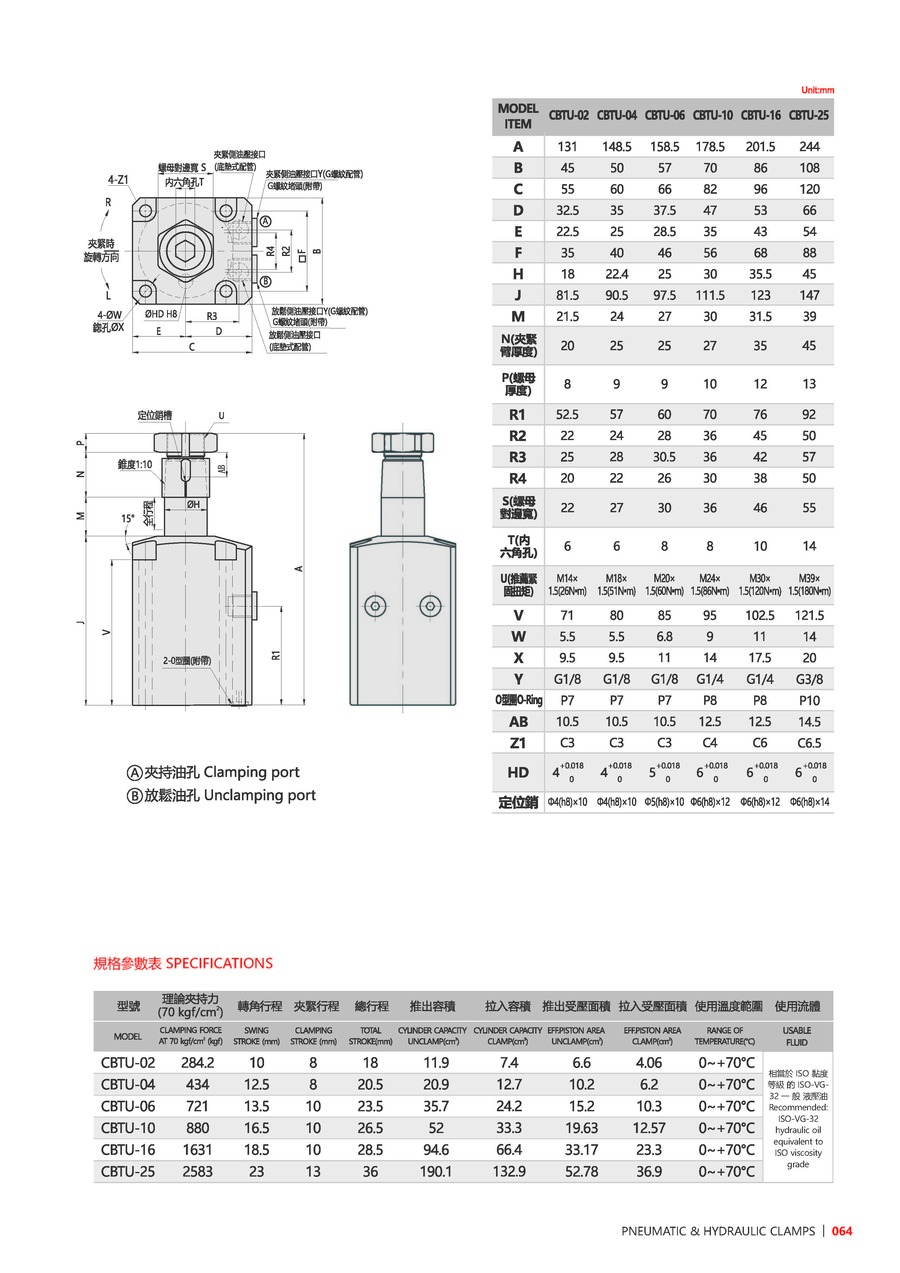

型號	CBTU-02	CBTU-04	CBTU-06	CBTU-10	CBTU-16	CBTU-25
理論夾持力(70kgf/cm²)	284.2	434	721	880	1631	2583
轉角行程(mm)	10	12.5	13.5	16.5	18.5	23
夾緊行程(mm)	8	8	10	10	10	13
總行程(mm)	18	20.5	23.5	26.5	28.5	36
推出容積(cm³)	11.9	20.9	35.7	52	94.6	190.1
拉入容積(cm³)	7.4	12.7	24.2	33.3	66.4	132.9
推出受壓面積(cm²)	6.6	10.2	15.2	19.63	33.17	52.78
拉入受壓面積(cm²)	4.06	6.2	10.3	12.57	23.3	36.9
使用溫度範圍(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
