CLKA

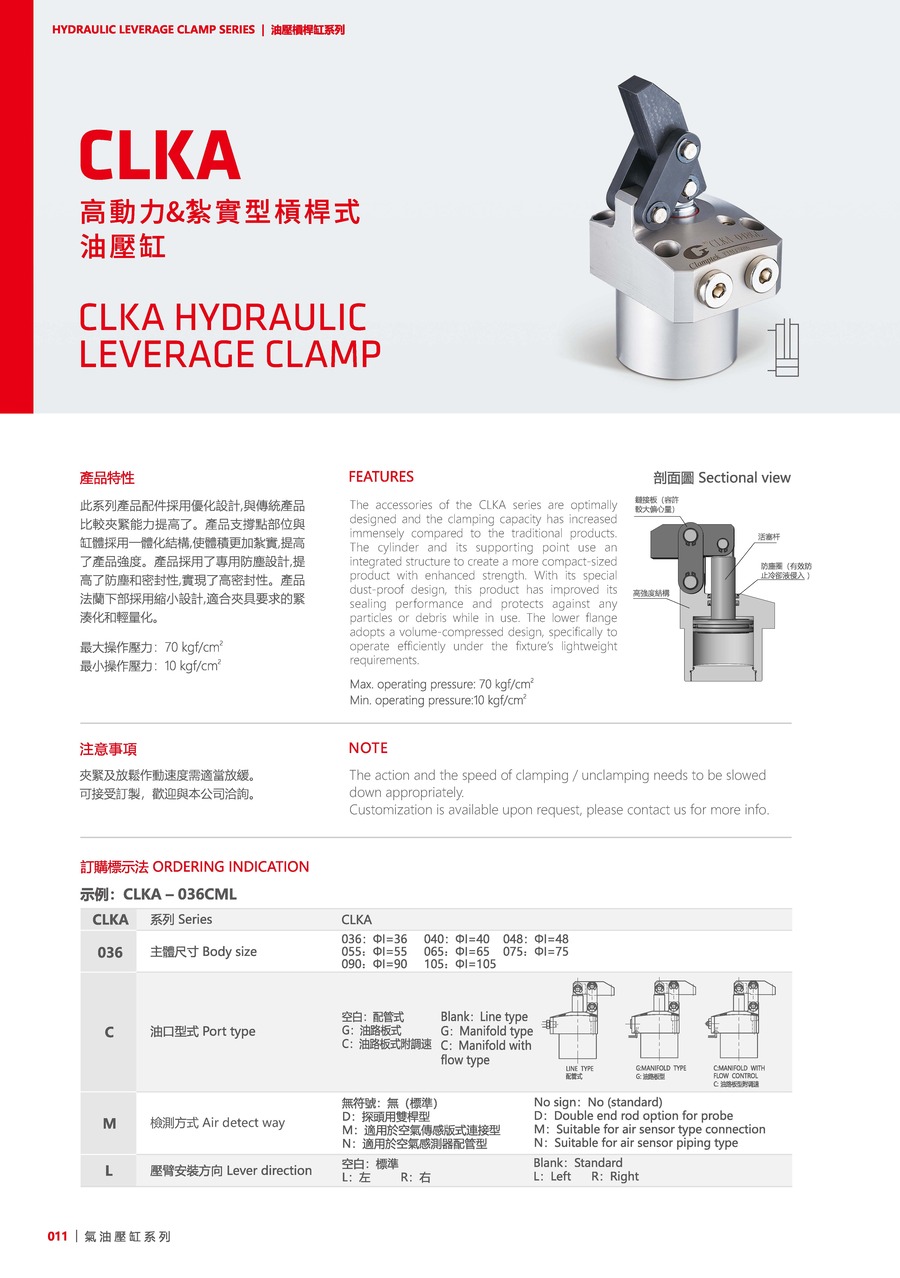

產品資訊

此系列產品配件採用優化設計，與傳統產品比較夾緊能力提高了。
產品支撐點部位與缸體採用一體化結構，使體積更加紮實，提高了產品強度。
產品採用了專用防塵設計，提高了防塵和密封性，實現了高密封性。
產品法蘭下部採用縮小設計，適合夾具要求的緊湊化和輕量化。

最大操作壓力：70 kgf/cm²
最小操作壓力：10 kgf/cm²

注意事項：
夾緊及放鬆作動速度需適當放緩。
可接受訂制，歡迎與本公司洽詢。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CLKA-036CML）

CLKA	系列	CLKA
036	主體尺寸	036: ØI=36, 040: ØI=40, 048: ØI=48, 055: ØI=55, 065: ØI=65, 075: ØI=75, 090: ØI=90, 105: ØI=105
C	油口型式	空白: 配管式, G: 油路板式, C: 油路板式附調速
M	檢測方式	無符號: 無(標準), D: 探頭用雙桿型, M: 適用於空氣傳感版式連接型, N: 適用於空氣感測器配管型
L	壓臂安裝方向	空白: 標準, L: 左, R: 右

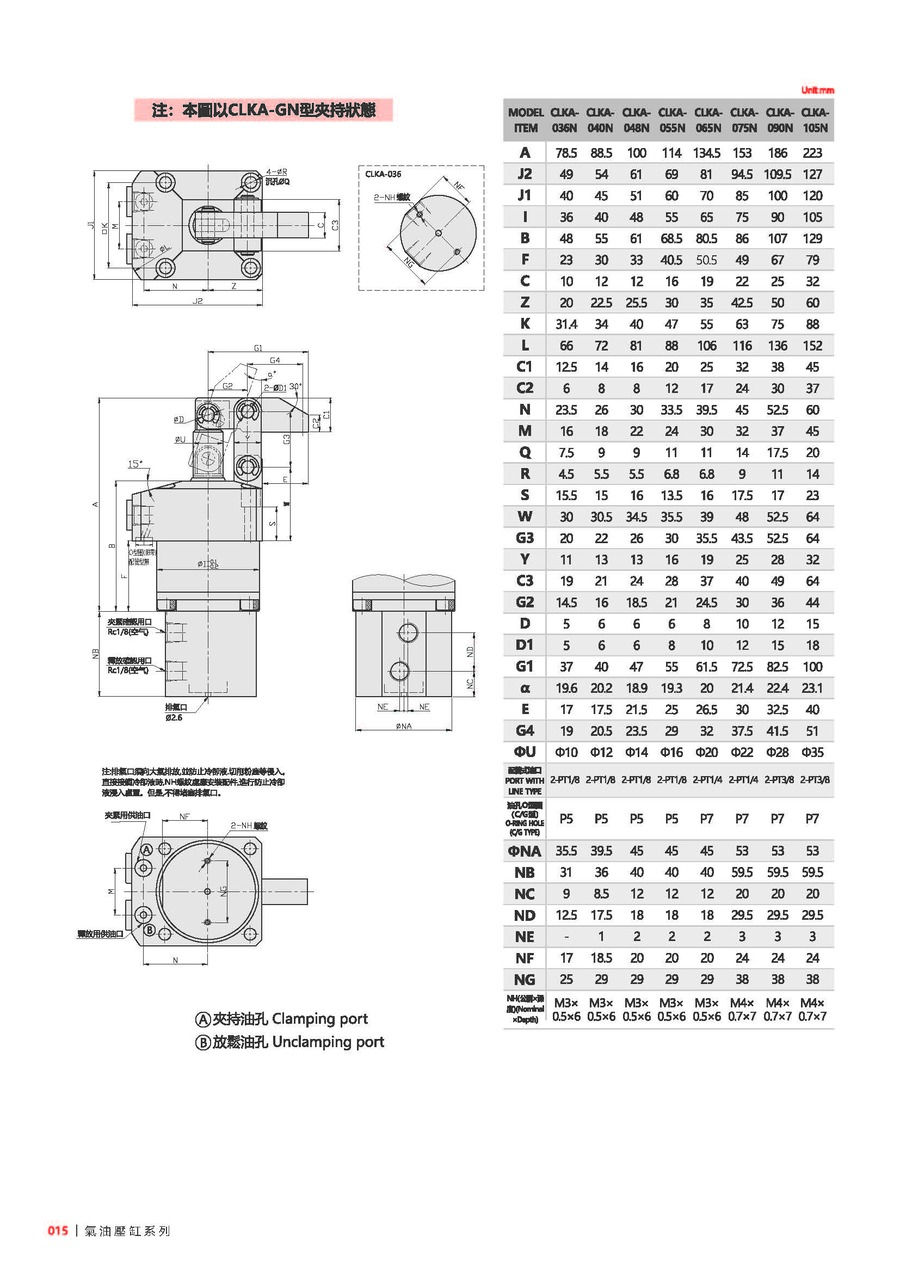

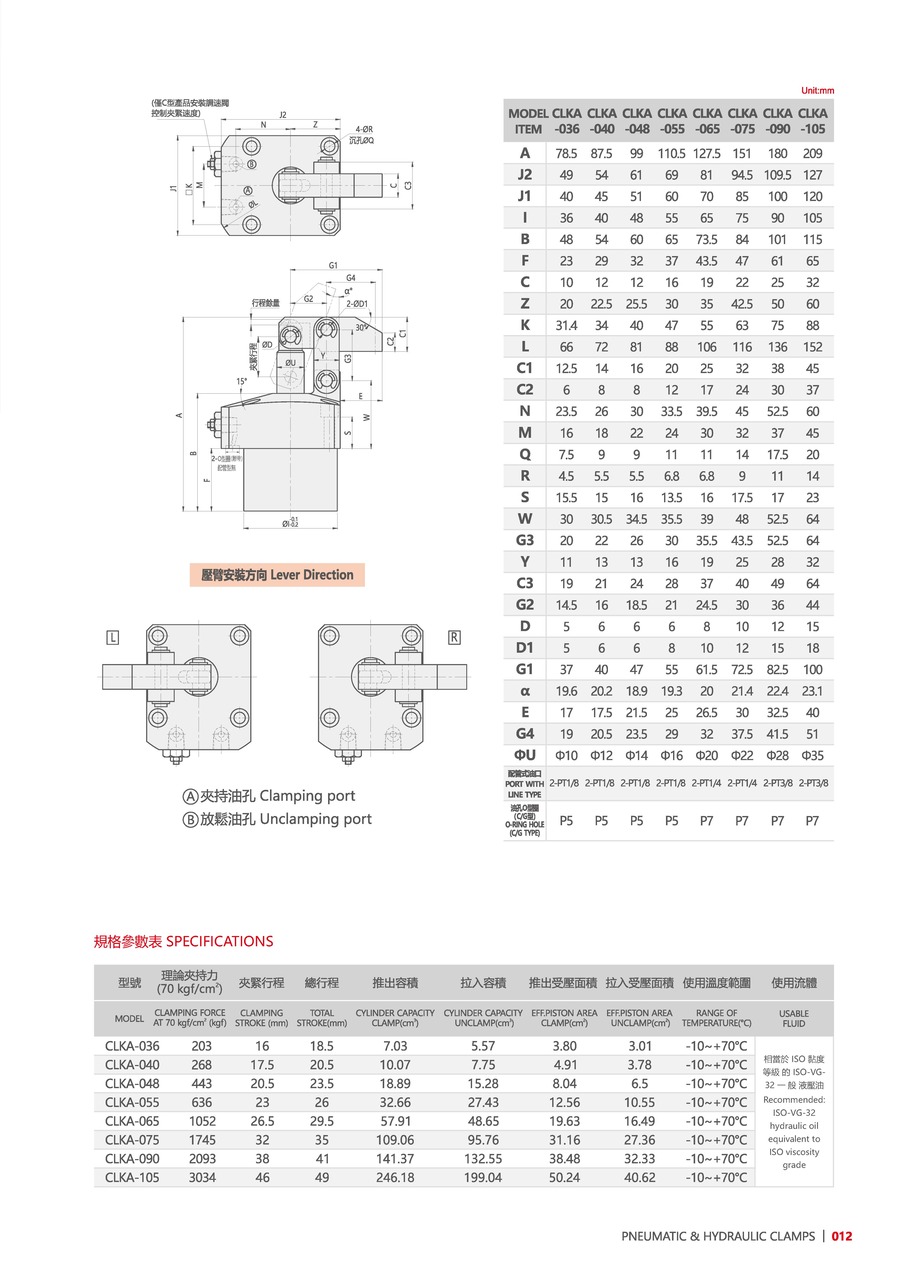

產品資料

型號	CLKA-036	CLKA-040	CLKA-048	CLKA-055	CLKA-065	CLKA-075	CLKA-090	CLKA-105
理論夾持力(70kgf/cm²)	203	268	443	636	1052	1745	2093	3034
夾緊行程(mm)	16	17.5	20.5	23	26.5	32	38	46
總行程(mm)	18.5	20.5	23.5	26	29.5	35	41	49
推出容積(cm³)	7.03	10.07	18.89	32.66	57.91	109.06	141.37	246.18
拉入容積(cm³)	5.57	7.75	15.28	27.43	48.65	95.76	132.55	199.04
推出受壓面積(cm²)	3.8	4.91	8.04	12.56	19.63	31.16	34.48	50.24
拉入受壓面積(cm²)	3.01	3.78	6.5	10.55	16.49	27.36	32.33	40.62
使用溫度範圍(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
