CCLT

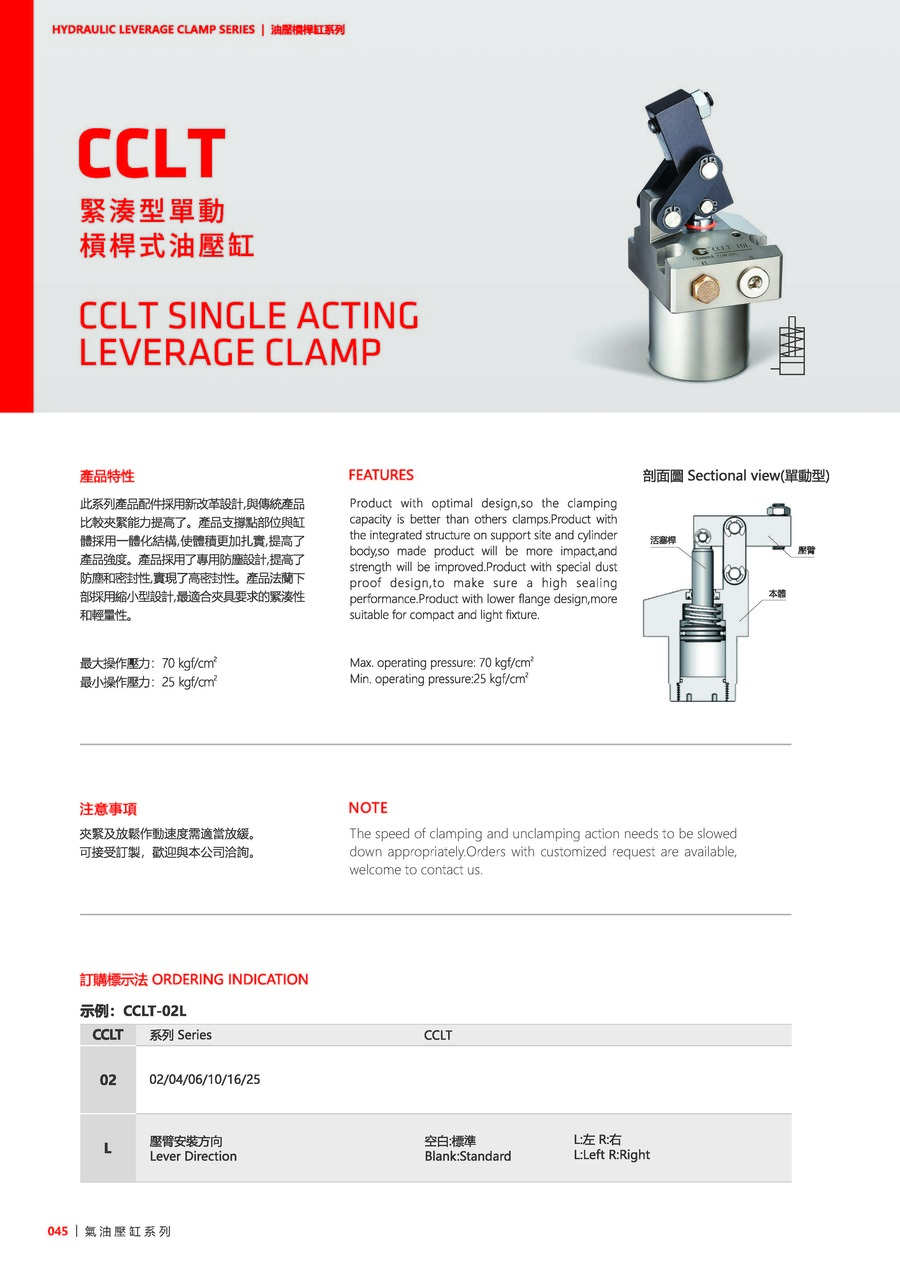

產品資訊

此系列產品配件採用新改革設計，與傳統產品比較夾緊能力提高了。
產品支撐點部位與缸體採用一體化結構，使體積更加紮實，提高了產品強度。
產品採用了專用防塵設計，提高了防塵和密封性，實現了高密封性。
產品法蘭下部採用縮小型設計，最適合夾具要求的緊湊性和輕量性。

最大操作壓力：70 kgf/cm²
最小操作壓力：25 kgf/cm²
注意事項：
夾緊及放鬆作動速度需適當放緩。
可接受訂制，歡迎與本公司洽詢。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

CCLT
02
L

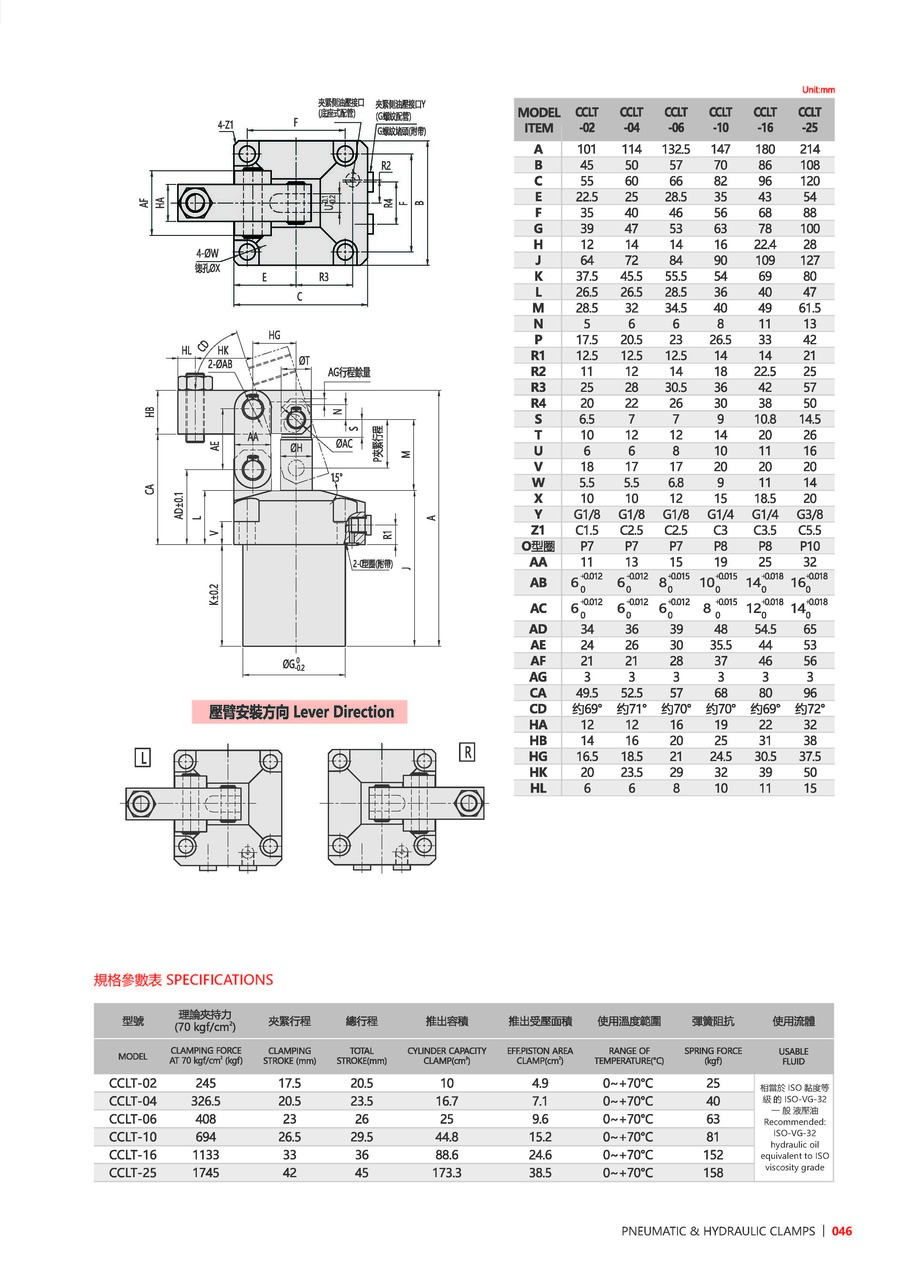

產品資料

型號 CCLT-02 CCLT-04 CCLT-06 CCLT-10 CCLT-16 CCLT-25
理論夾持力(70kgf/cm²) 245 326.5 408 694 1133 1745
夾緊行程(mm) 17.5 20.5 23 26.5 33 42
總行程(mm) 20.5 23.5 26 29.5 36 45
推出容積(cm³) 10 16.7 25 44.8 88.6 173.3
推出受壓面積(cm²) 4.9 7.1 9.6 15.2 24.6 38.5
使用溫度範圍(°C) 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C
彈簧阻抗(kgf) 25 40 63 81 152 158
