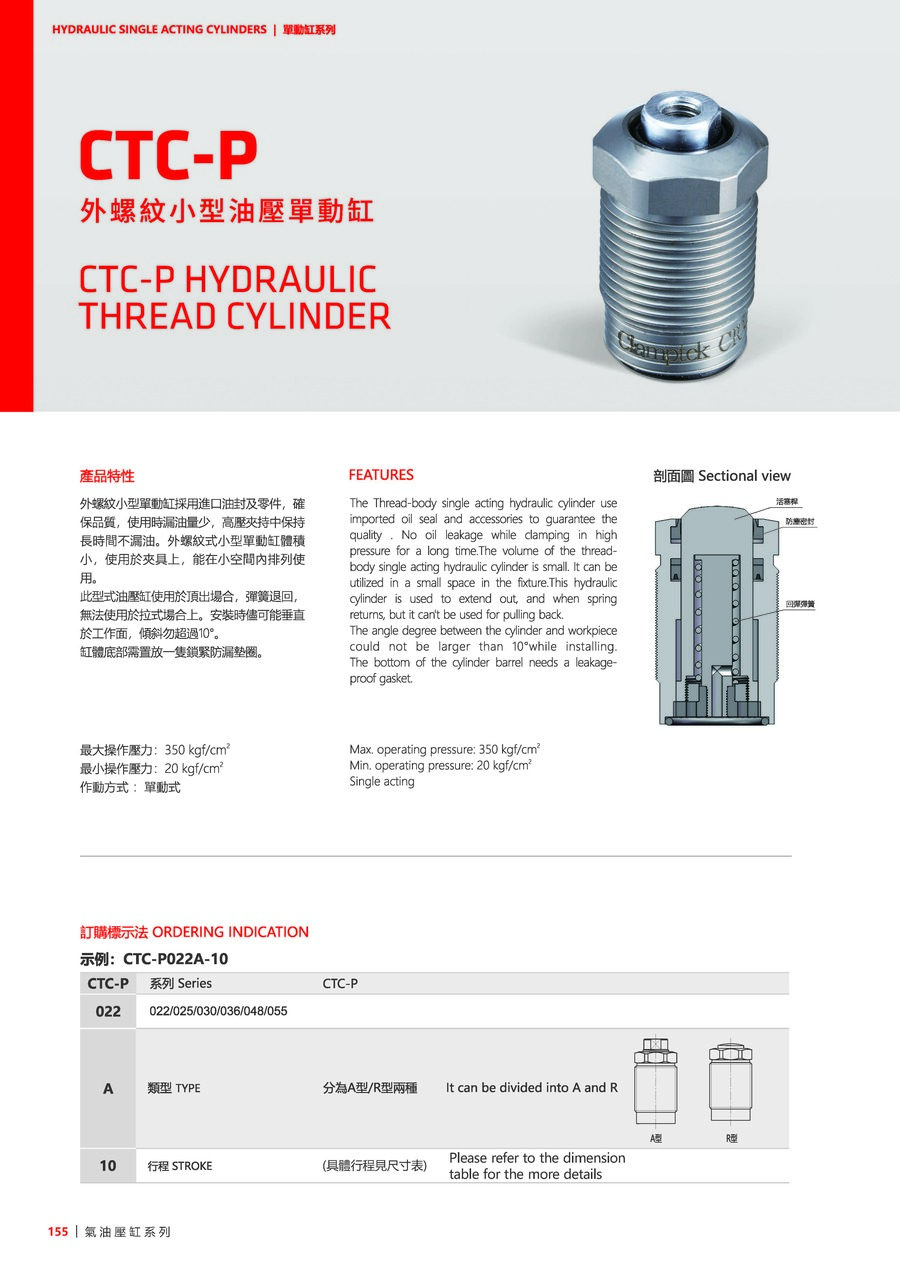

CTC-P

產品資訊

外螺紋小型單動缸採用進口油封及零件，確保品質，使用時漏油量少，高壓夾持中保持長時間不漏油。
外螺紋式小型單動缸體積小，使用於夾具上，能在小空間內排列使用。
此型式油壓缸使用於頂出場合，彈簧退回，無法使用於拉式場合上。
安裝時盡可能垂直於工作面，傾斜勿超過10°。
缸體底部需置放一個鎖緊防漏墊圈。

最大操作壓力：350 kgf/cm²
最小操作壓力：20 kgf/cm²
作動方式：單動式

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CTC-P022A-10）

CTC-P	系列	CTC-P
022	-	022, 025, 030, 036, 048, 055
A	類型	A, R
10	行程	(請見下方尺寸表)

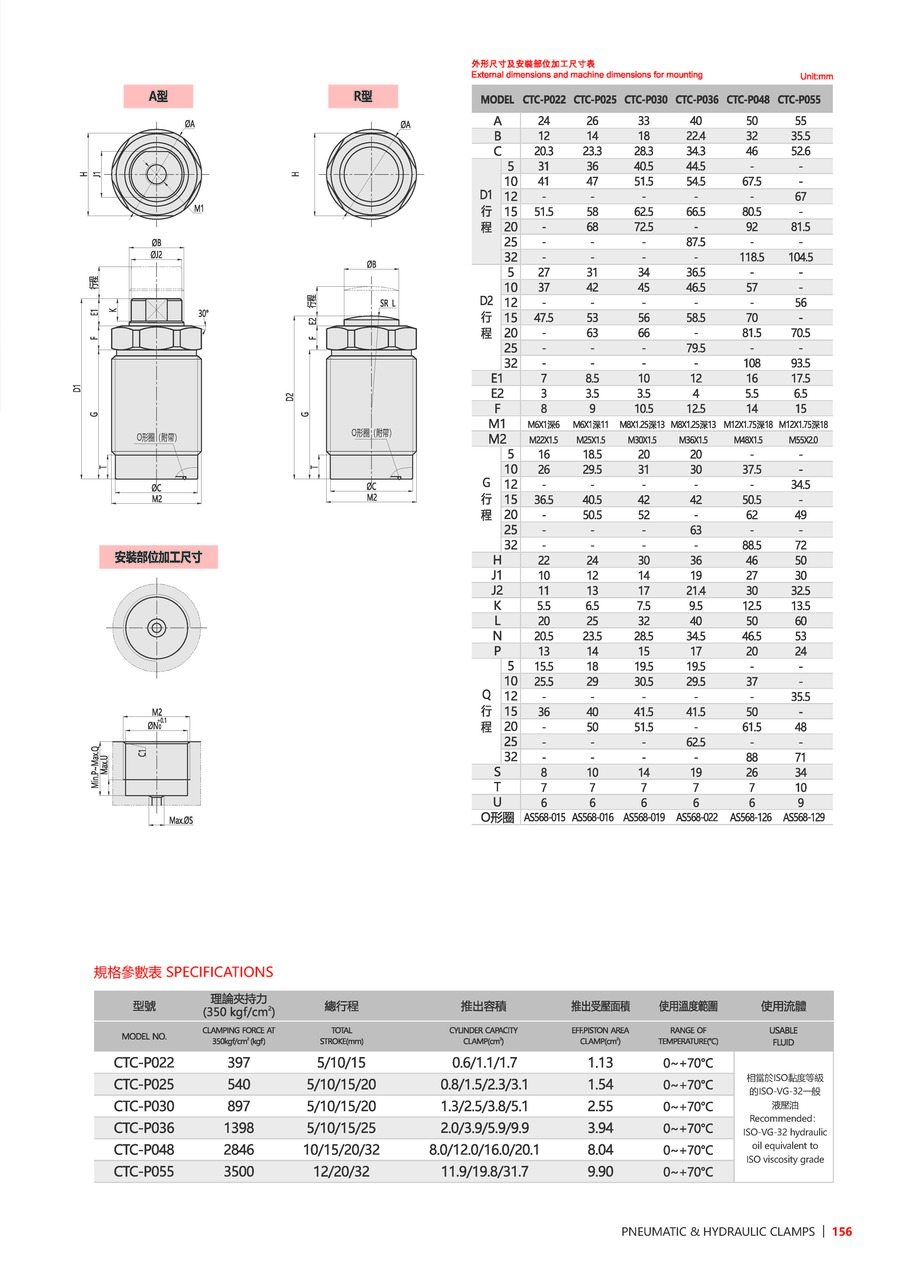

產品資料

型號	CTC-P022	CTC-P025	CTC-P030	CTC-P036	CTC-P048	CTC-P055
理論夾持力(350kgf/cm²)	397	540	897	1398	2846	3500
總行程(mm)	5, 10, 15	5, 10, 15, 20	5, 10, 15, 20	5, 10, 15, 25	10, 15, 20, 32	12, 20, 32
推出容積(cm³)	0.6, 1.1, 1.7	0.8, 1.5, 2.3, 3.1	1.3, 2.5, 3.8, 5.1	2, 3.9, 5.9, 9.9	8, 12, 16, 20.1	11.9, 19.8, 31.7
推出受壓面積(cm²)	1.13	1.54	2.55	3.94	8.04	9.9
使用溫度(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
