CCLW

產品資訊

此系列產品配件採用優化設計，與傳統產品比較夾緊能力提高了。
產品支撐點部位與缸體採用一體化結構，使體積更加紮實，提高了產品強度。
產品採用了專用防塵設計，提高了防塵和密封性，實現了高密封性。
產品法蘭下部採用縮小設計，適合夾具要求的緊湊化和輕量化。

最大操作壓力：350 kgf/cm²
最小操作壓力：10 kgf/cm²
作動方式：複動式
注意事項：
夾緊及放鬆作動速度需適當放緩。
可接受訂制，歡迎與本公司洽詢。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

CCLW
04
L

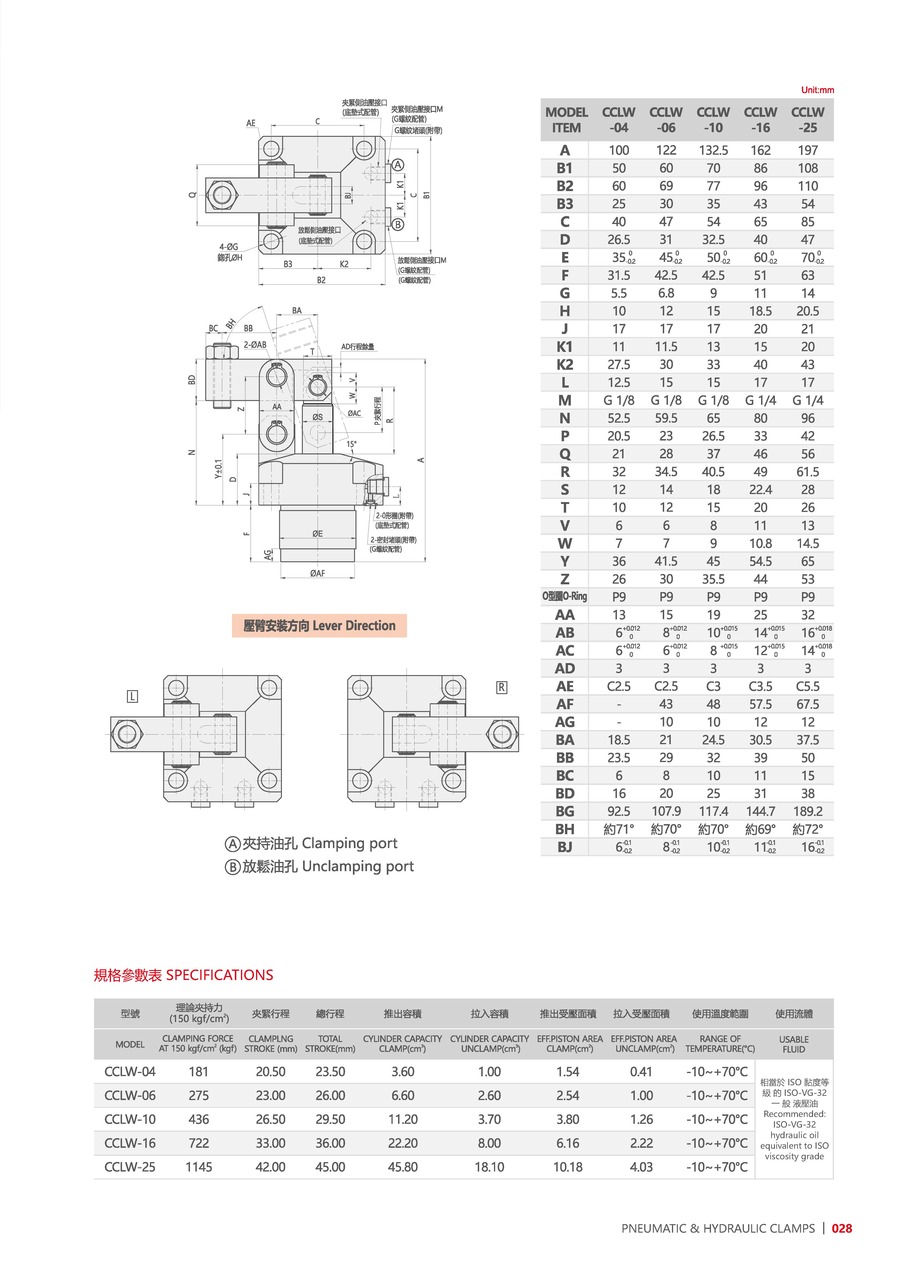

產品資料

型號 CCLW-04 CCLW-06 CCLW-10 CCLW-16 CCLW-25
理論夾持力(150kgf/cm²) 181 275 436 722 1145
夾緊行程(mm) 20.5 23 26.5 33 42
總行程(mm) 23.5 26 29.5 36 45
推出容積(cm³) 3.6 6.6 11.2 22.2 45.8
拉入容積(cm³) 1 2.6 3.7 8 18.1
推出受壓面積(cm²) 1.54 2.54 3.8 6.16 10.18
拉入受壓面積(cm²) 0.41 1 1.26 2.22 4.03
使用溫度範圍(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
