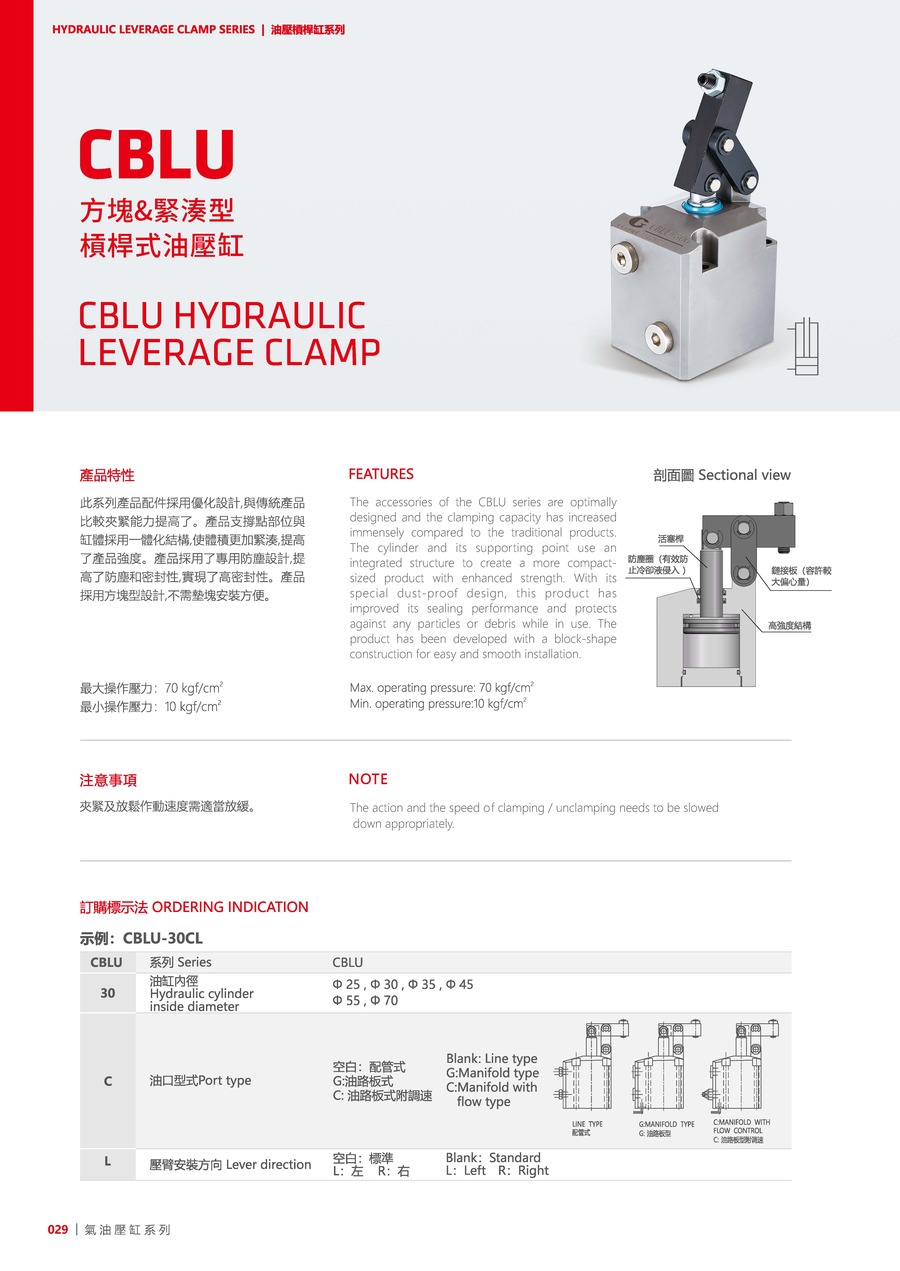

CBLU

產品資訊

此系列產品配件採用優化設計，與傳統產品比較夾緊能力提高了。
產品支撐點部位與缸體採用一體化結構，使體積更加緊湊，提高了產品強度。
產品採用了專用防塵設計，提高了防塵和密封性，實現了高密封性。
產品採用方塊型設計，不需墊塊安裝方便。

最大操作壓力：70 kgf/cm²
最小操作壓力：10 kgf/cm²

注意事項：
夾緊及放鬆作動速度需適當放緩。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CBLU-30CL）

CBLU	系列	CBLU
30	油缸內徑	Ø25, Ø30, Ø35, Ø45, Ø55, Ø70
C	油口型式	空白: 配管式, G: 油路板式, C: 油路板式附調速
L	壓臂安裝方向	空白: 標準, L: 左, R: 右

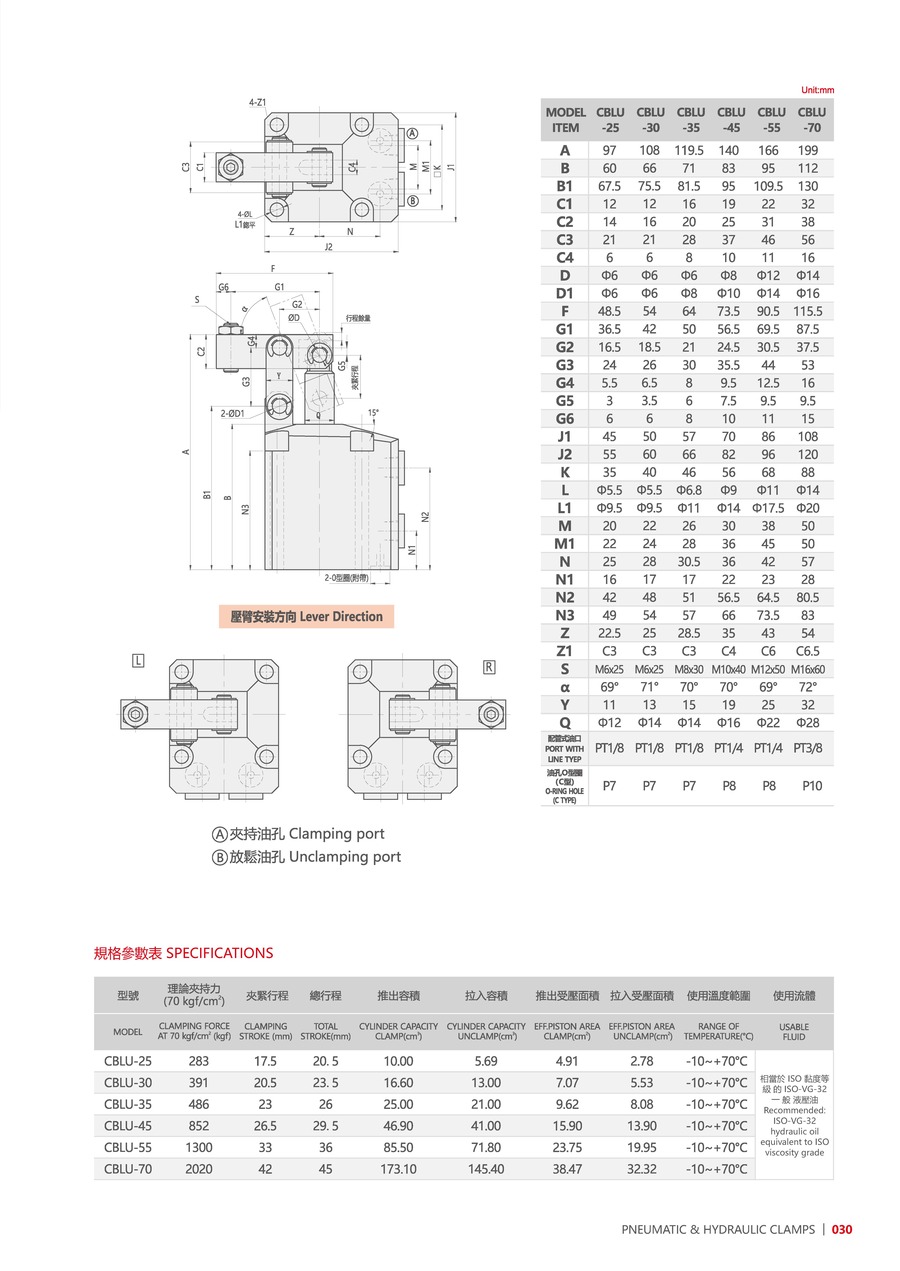

產品資料

型號	CBLU-25	CBLU-30	CBLU-35	CBLU-45	CBLU-55	CBLU-70
理論夾持力(70kgf/cm²)	283	391	486	852	1300	2020
夾緊行程(mm)	17.5	20.5	23	26.5	33	42
總行程(mm)	20.5	23.5	26	29.5	36	45
推出容積(cm³)	10	16.6	25	46.9	85.5	173.1
拉入容積(cm³)	5.69	13	21	41	71.8	145.4
推出受壓面積(cm²)	4.91	7.07	9.62	15.9	23.75	38.47
拉入受壓面積(cm²)	2.78	5.53	8.08	13.9	19.95	32.32
使用溫度範圍(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
