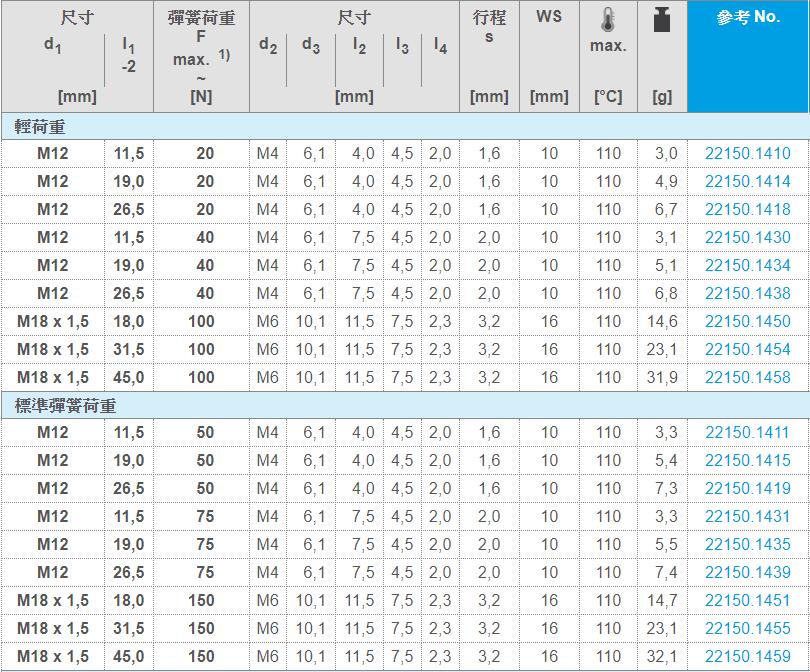

EH 22150.帶螺紋，帶密封，帶內螺紋(27種規格)
產品資訊
適用於定位和供壓。密封防止碎片和灰塵。
「材質」
密封：
•CR
本體：
•鋼，鍍鋅
彈簧：
•不鏽鋼
•鋼，染黑
•鋼，鍍鋅
螺紋墊圈：
•鋼，染黑
「組裝」
用於計算裝嵌孔中心距離之公式：l0 = z/2 + w + x，l0=中心距離, y=工件高度, w=工件長度, x=行程, z=檔塊直徑
計算工件尺寸x: x = d2 / 2-s。
側向式定位柱透過安裝工具來擰入安裝。
「特性」
輕彈簧荷重=不鏽鋼彈簧
標準彈簧荷重=鋼，染黑彈簧

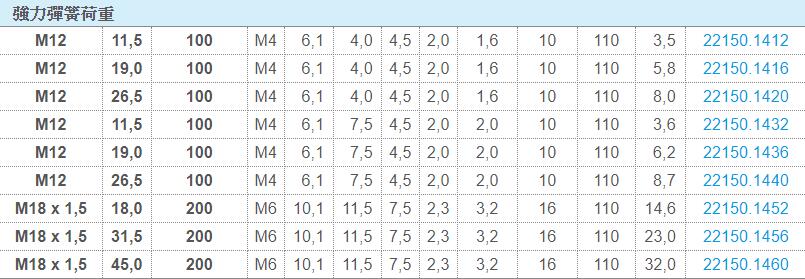

強化彈簧荷重 = 鋼，鍍鋅彈簧
「材質」
密封：
•CR
本體：
•鋼，鍍鋅
彈簧：
•不鏽鋼
•鋼，染黑
•鋼，鍍鋅
螺紋墊圈：
•鋼，染黑
「組裝」
用於計算裝嵌孔中心距離之公式：l0 = z/2 + w + x，l0=中心距離, y=工件高度, w=工件長度, x=行程, z=檔塊直徑
計算工件尺寸x: x = d2 / 2-s。
側向式定位柱透過安裝工具來擰入安裝。
「特性」
輕彈簧荷重=不鏽鋼彈簧
標準彈簧荷重=鋼，染黑彈簧
強化彈簧荷重 = 鋼，鍍鋅彈簧
