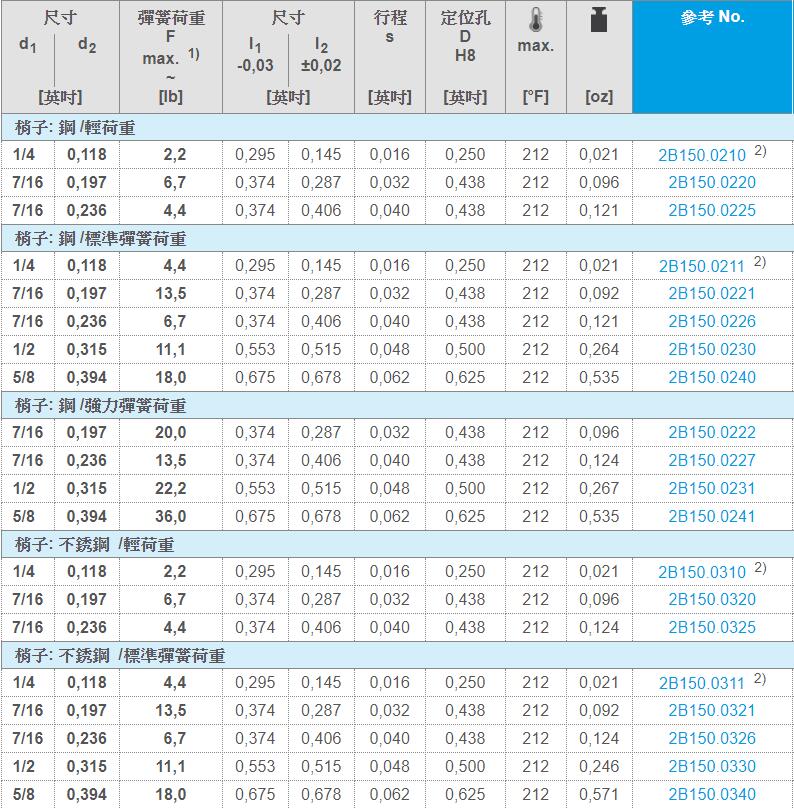

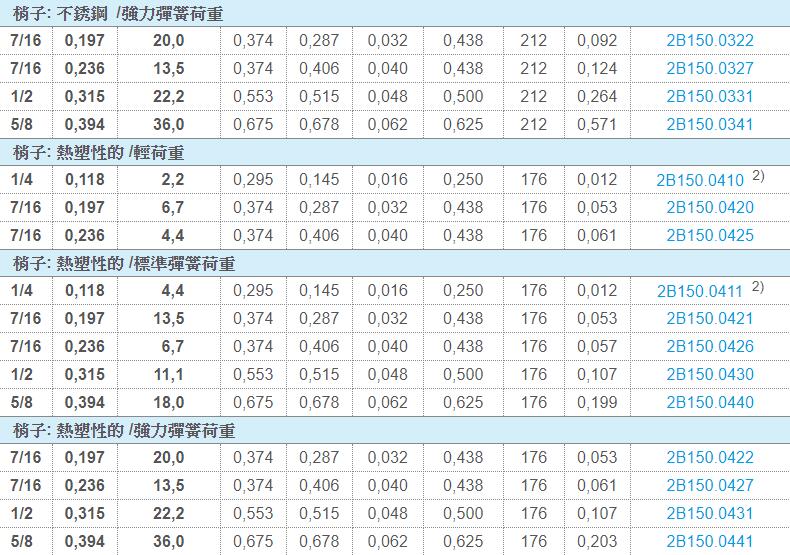

EH 2B150.帶塑膠彈簧和銷 - 英吋(36種規格)
產品資訊
適用於定位和供壓。
「材質」
本體：
•鋁
彈簧：
•塑膠
銷：
•鋼，表面硬化，染黑
•不鏽鋼
•得林塑膠 (POM)，白色
「組裝」
側向式定位柱採壓入安裝。
用於計算裝嵌孔中心距離之公式：l0 = z/2 + w + x，l0=中心距離, y=工件高度, w=工件長度, x=行程, z=檔塊直徑
計算尺寸x: y大於或是等於 l2 - d2/2，然後 x = d2/2 - s或是y小於 l2 - d2/2，然後 x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]。
「特性」
輕彈簧荷重 = 藍色彈簧
標準彈簧荷重 = 紅色彈簧
強化彈簧荷重 = 綠色彈簧
「材質」
本體：
•鋁
彈簧：
•塑膠
銷：
•鋼，表面硬化，染黑
•不鏽鋼
•得林塑膠 (POM)，白色
「組裝」
側向式定位柱採壓入安裝。
用於計算裝嵌孔中心距離之公式：l0 = z/2 + w + x，l0=中心距離, y=工件高度, w=工件長度, x=行程, z=檔塊直徑
計算尺寸x: y大於或是等於 l2 - d2/2，然後 x = d2/2 - s或是y小於 l2 - d2/2，然後 x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]。
「特性」
輕彈簧荷重 = 藍色彈簧
標準彈簧荷重 = 紅色彈簧
強化彈簧荷重 = 綠色彈簧
