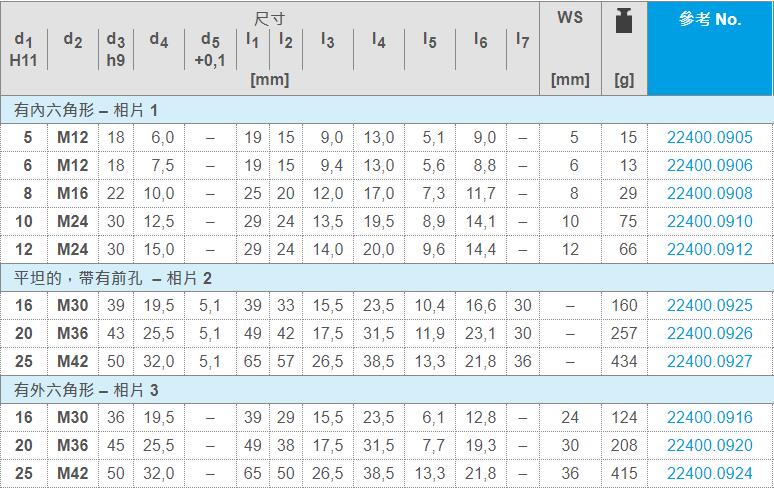

EH 22400.定位襯套 - 用於定位扣件和插銷(11種規格)
產品資訊
這種在前面有孔的設計(左方產品圖紙中picture 2)適用於需要與表面齊平安裝的應用。
定位襯套用於快速且安全的定位定位扣件 EH22340., EH 22350., EH 22370., EH 22380.和插銷 EH 22400.。
精確的軸環優化定心 (例如: 板和組件的快速安裝)。
所有版本都是耐腐蝕和耐磨的。
「材質」
•不鏽鋼 1.4305。
「組裝」
這種在前面有孔的設計可以通過曲柄銷面扳手或者銷面套筒扳手安裝。
確保安全的公差和一致的功能。輕鬆融入不同的材料。可以使用在薄板工件上。可用於兩側。
定位襯套用於快速且安全的定位定位扣件 EH22340., EH 22350., EH 22370., EH 22380.和插銷 EH 22400.。
精確的軸環優化定心 (例如: 板和組件的快速安裝)。
所有版本都是耐腐蝕和耐磨的。
「材質」
•不鏽鋼 1.4305。
「組裝」
這種在前面有孔的設計可以通過曲柄銷面扳手或者銷面套筒扳手安裝。
確保安全的公差和一致的功能。輕鬆融入不同的材料。可以使用在薄板工件上。可用於兩側。
