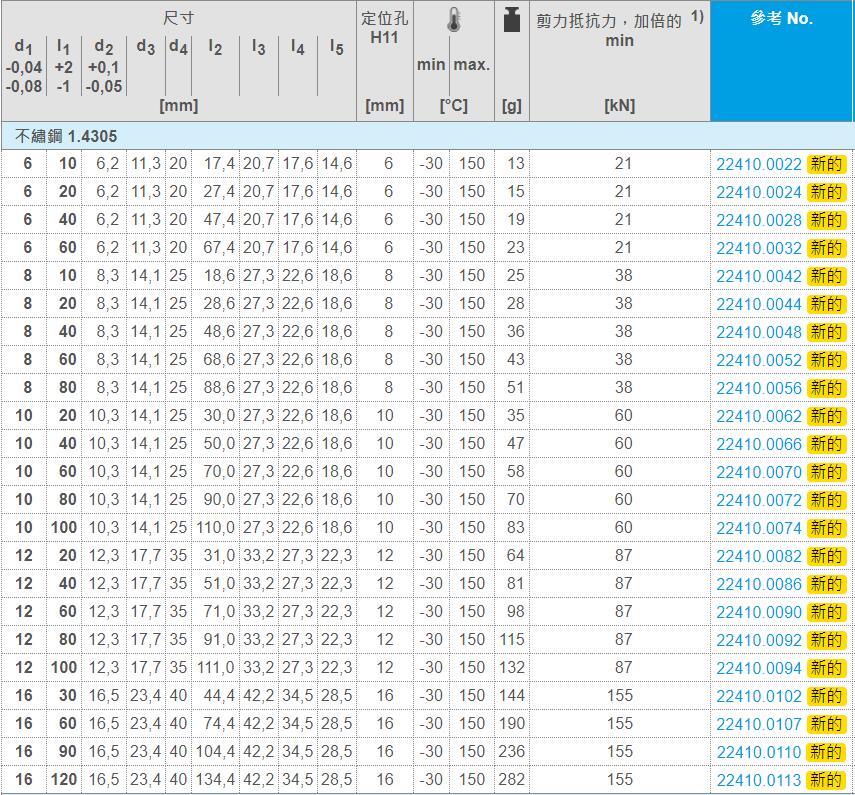

EH 22410./EH 22420.夾鎖銷 - 帶按鈕手柄(46種規格)
產品資訊
用於快速緊固、鎖定、調整、替換和固定在盲孔 (H11)，不需額外的定位襯套。
可快速輕鬆地重複釋放和連接。可靈活使用，因為滾珠被夾在螺栓和孔之間。
所有版本都是耐腐蝕的。使用不鏽鋼1.4542：高強度、硬化、有高負載力的耐磨銷。
「材質」
銷零件：
•不鏽鋼 1.4305

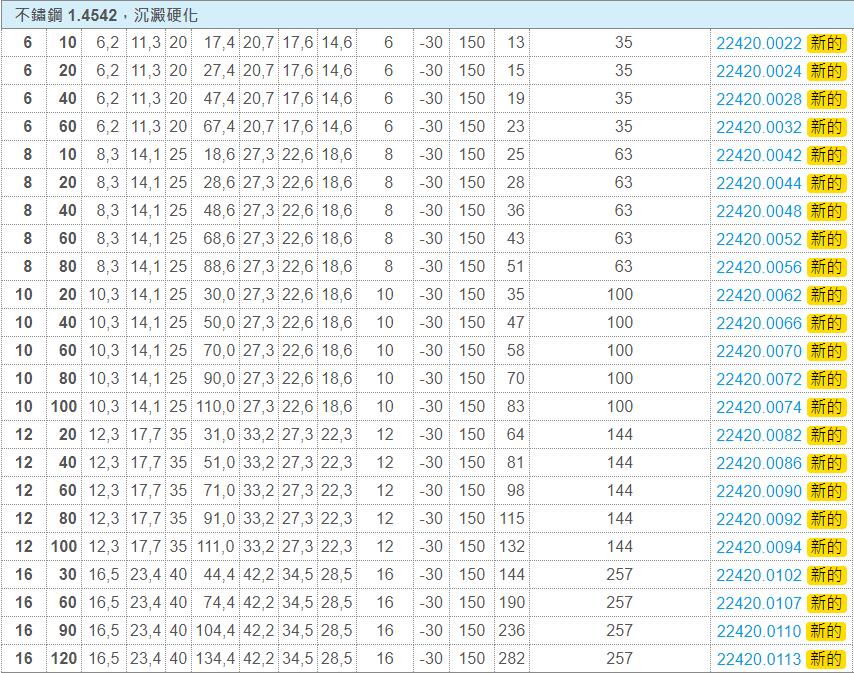

•不鏽鋼 1.4542，沉澱硬化
手柄：
•鋁，黑色類似 RAL 9005
按壓鈕：
•表面硬化鋼，氮化，黃色類似 RAL 1016
彈簧：
•不鏽鋼
「組裝」
簡單的H11鑽孔就足夠了。
可快速輕鬆地重複釋放和連接。可靈活使用，因為滾珠被夾在螺栓和孔之間。
所有版本都是耐腐蝕的。使用不鏽鋼1.4542：高強度、硬化、有高負載力的耐磨銷。
「材質」
銷零件：
•不鏽鋼 1.4305
•不鏽鋼 1.4542，沉澱硬化
手柄：
•鋁，黑色類似 RAL 9005
按壓鈕：
•表面硬化鋼，氮化，黃色類似 RAL 1016
彈簧：
•不鏽鋼
「組裝」
簡單的H11鑽孔就足夠了。
