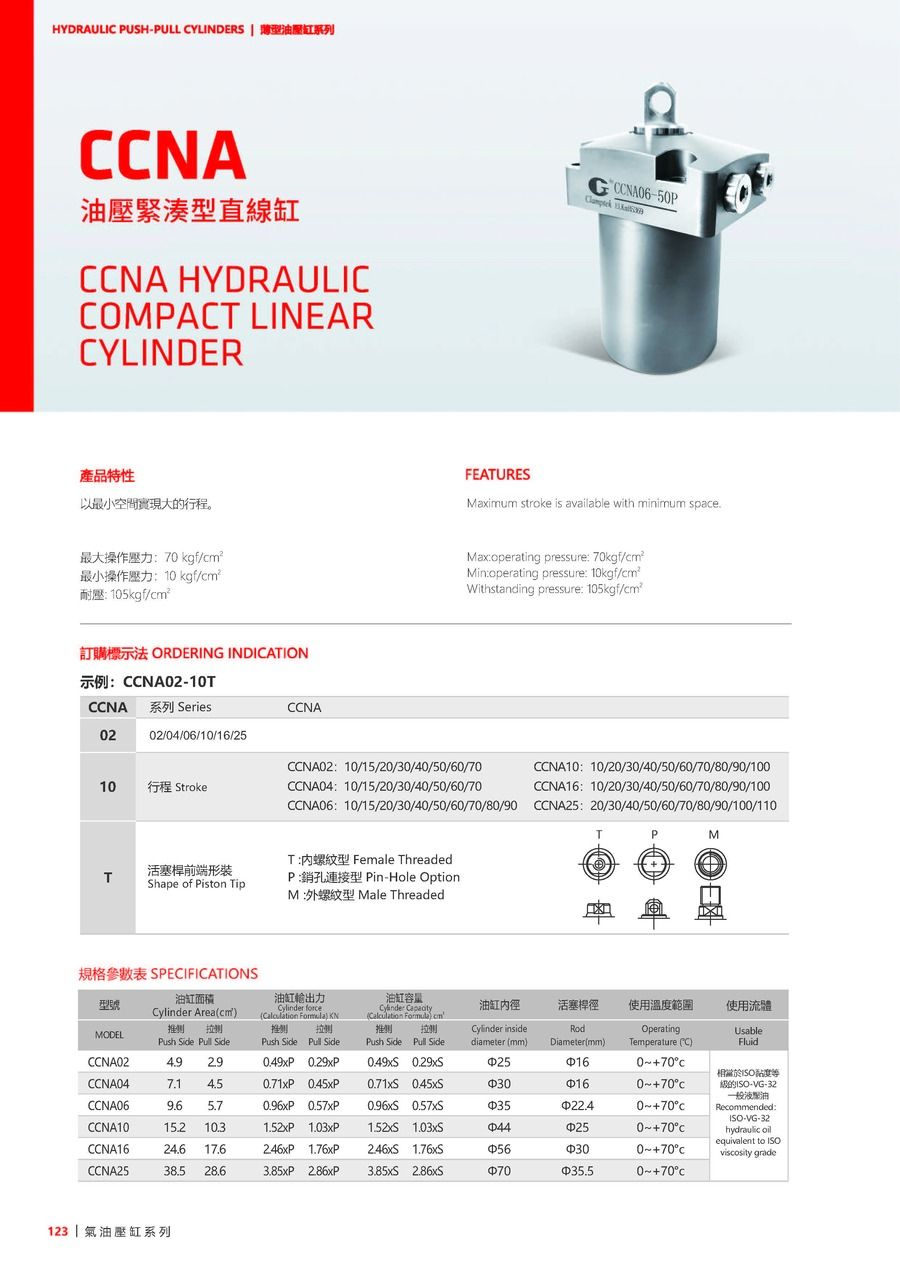

CCNA

產品資訊

以最小空間實現大的行程。

最大操作壓力：70 kgf/cm²
最小操作壓力：10 kgf/cm²
耐壓：105 kgf/cm²

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CCNA02-10T）

CCNA	系列	CCNA
02	-	02, 04, 06, 10, 16, 25
10	行程	CCNA02: 10, 15, 20, 30, 40, 50, 60, 70 / CCNA04: 10, 15, 20, 30, 40, 50, 60, 70 / CCNA06: 10, 15, 20, 30, 40, 50, 60, 70, 80, 90 / CCNA10: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 / CCNA16: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 / CCNA25: 20, 30, 40, 50, 60, 70, 80, 90, 100, 110

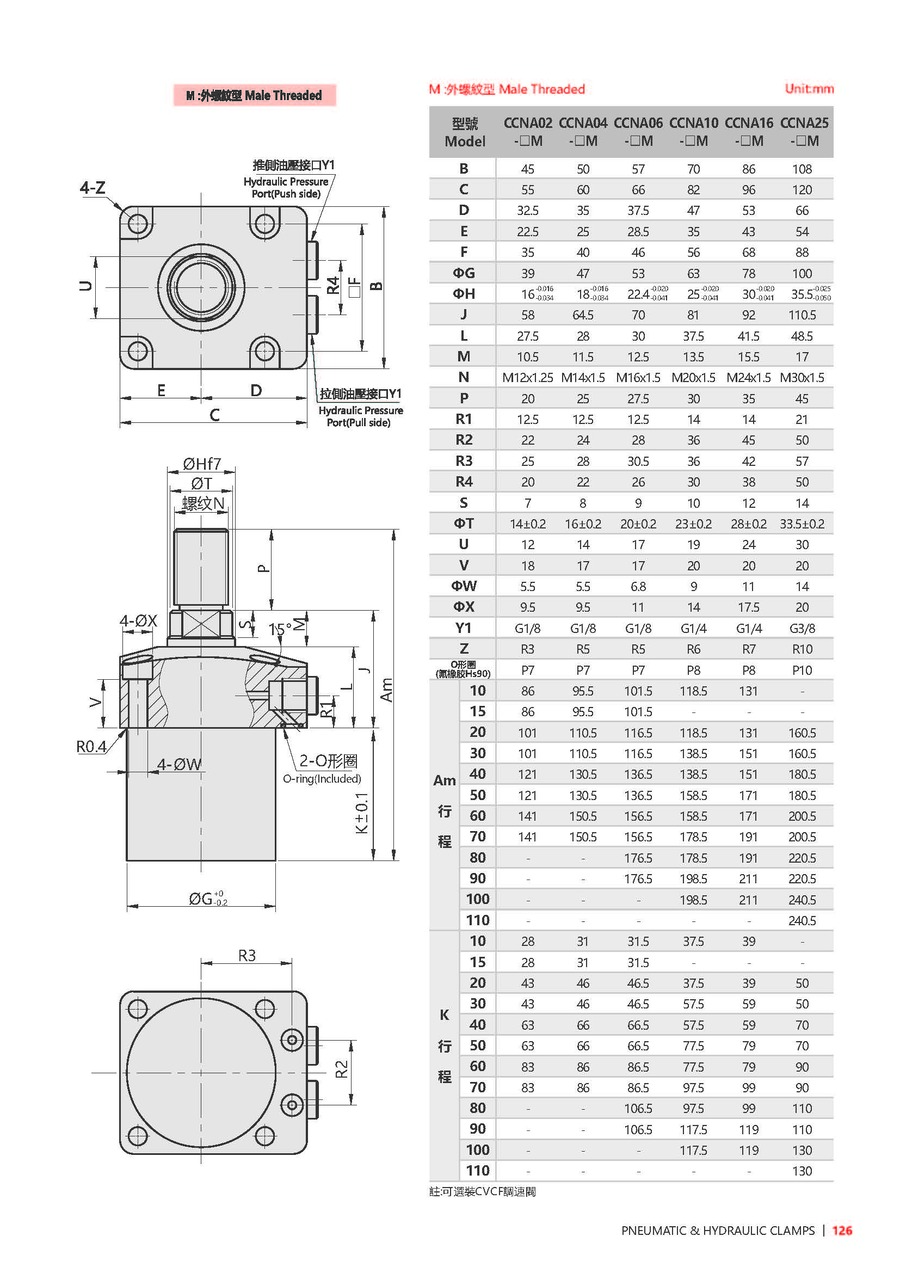

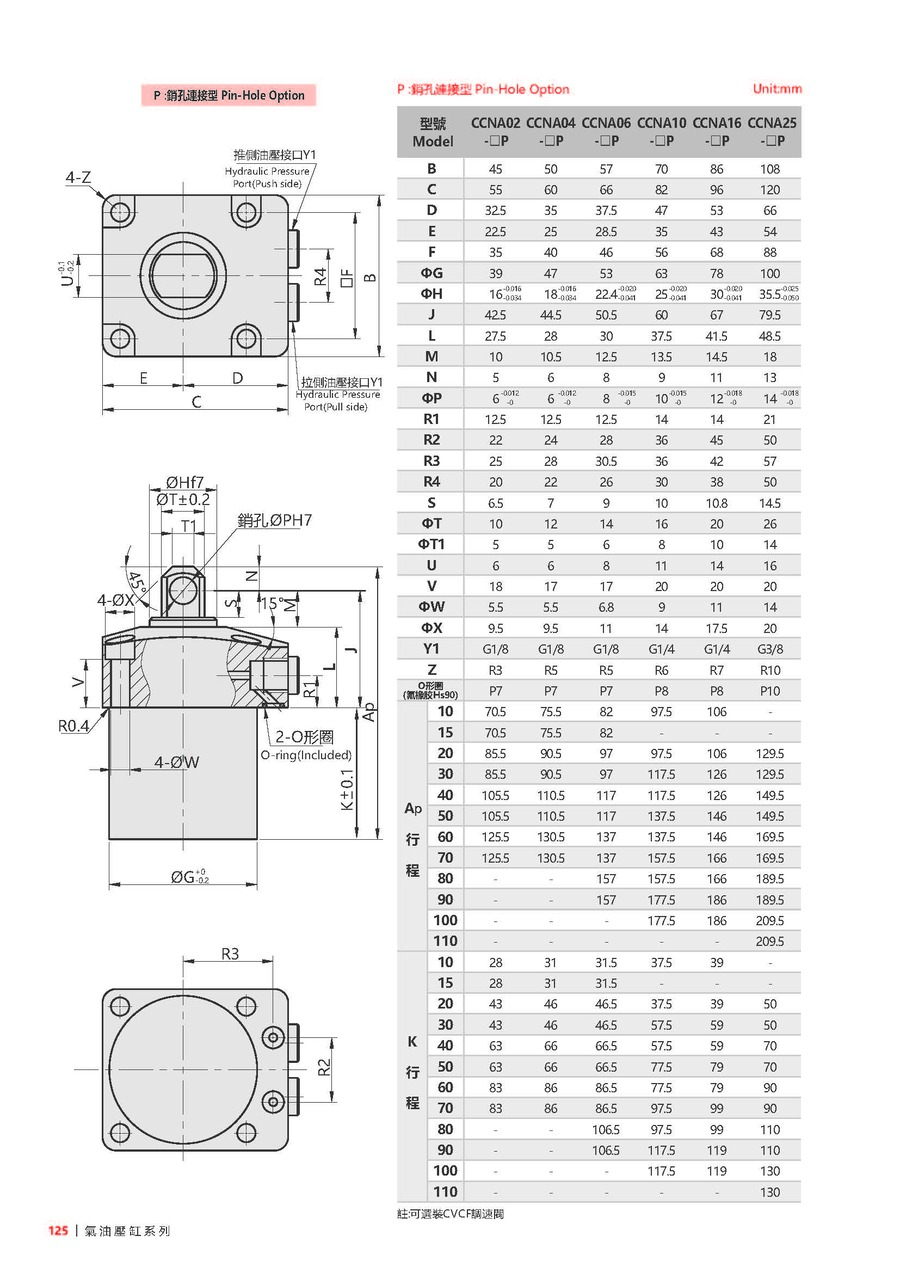

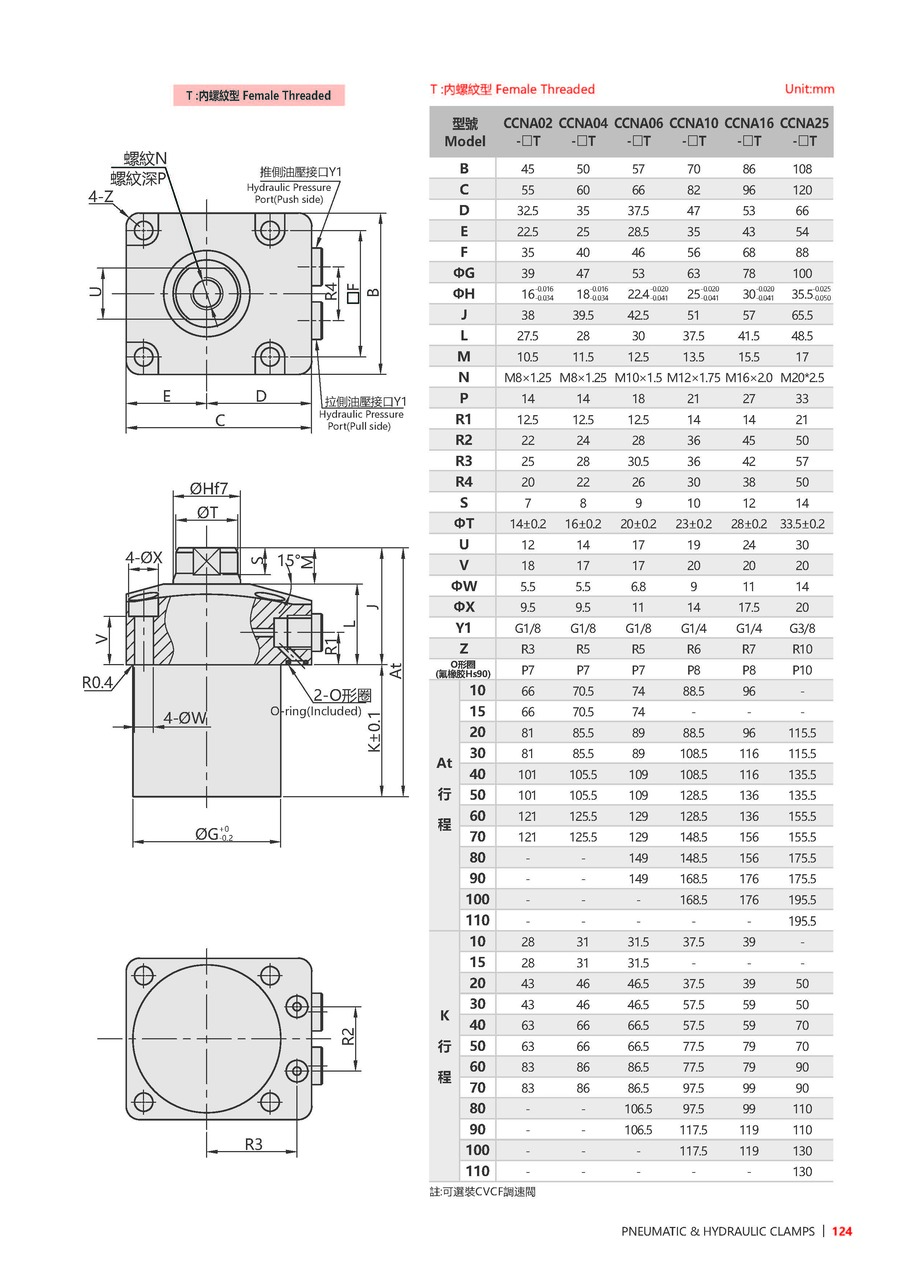

T	活塞桿前端形狀	T: 內螺紋型, P: 銷孔連接型, M: 外螺紋型

產品資料

型號	CCNA02	CCNA04	CCNA06	CCNA10	CCNA16	CCNA25
油缸面積(推側)(cm²)	4.9	7.1	9.6	15.2	24.6	38.5
油缸面積(拉側)(cm²)	2.9	4.5	5.7	10.3	17.6	28.6
油缸輸出力(推側)(KN)	0.49xP	0.71xP	0.96xP	1.52xP	2.46xP	3.85xP
油缸輸出力(拉側)(KN)	0.29xP	0.45xP	0.57xP	1.03xP	1.76xP	2.86xP
油缸容量(推側)(cm³)	0.49xS	0.71xS	0.96xS	1.52xS	2.46xS	3.85xS
油缸容量(拉側)(cm³)	0.29xS	0.45xS	0.57xS	1.03xS	1.76xS	2.86xS
油缸內徑(mm)	Ø25	Ø30	Ø35	Ø44	Ø56	Ø70
活塞桿徑(mm)	Ø16	Ø16	Ø22.4	Ø25	Ø30	Ø35.5
使用溫度範圍(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
