| CHTB | ||
|---|---|---|
| SD | ||
| 32 | ||
| 20 | ||
| N |

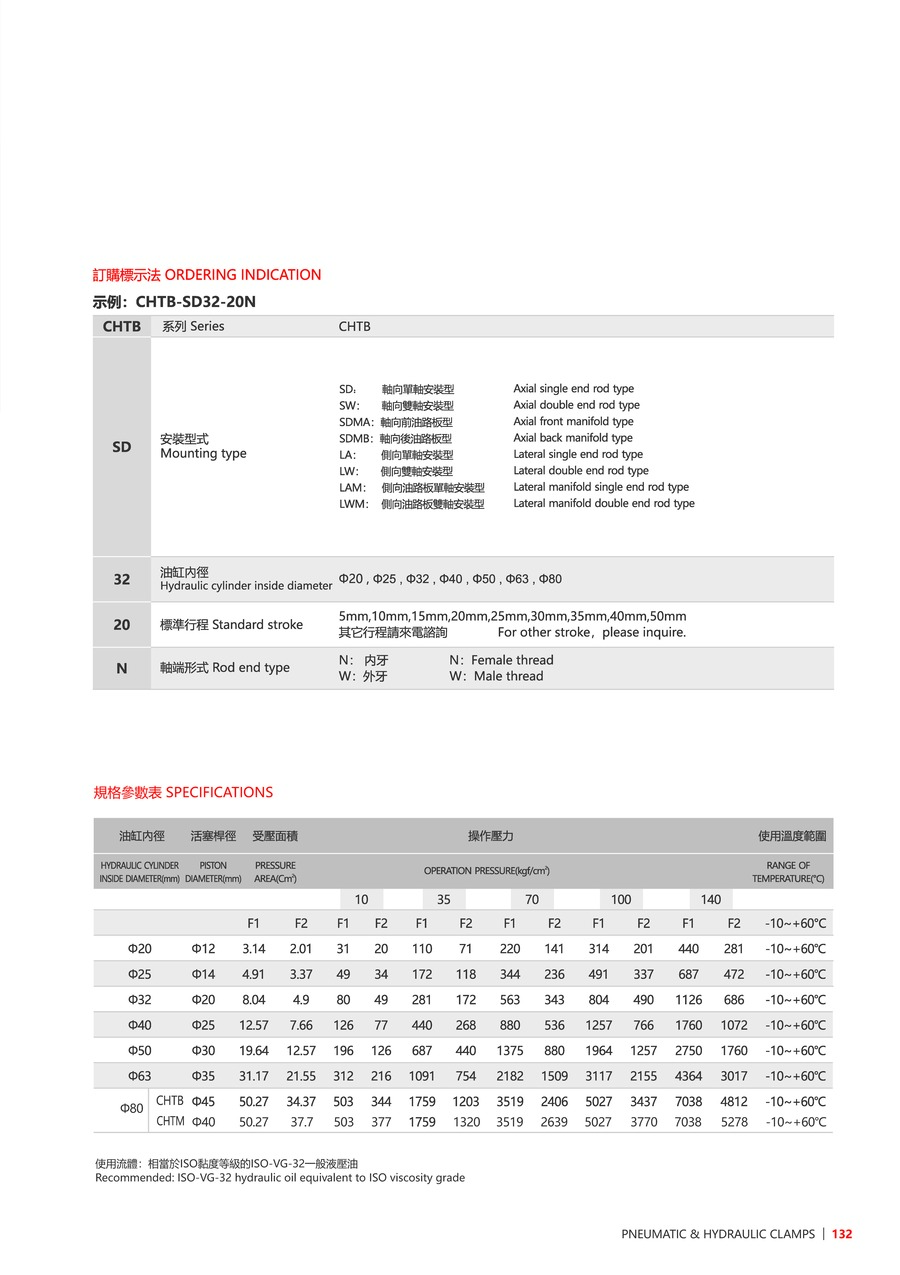

| 型號 | CHTB-20 | CHTB-25 | CHTB-32 | CHTB-40 | CHTB-50 | CHTB-63 | CHTB-80 |
|---|---|---|---|---|---|---|---|
| 活塞桿徑(mm) | Ø12 | Ø14 | Ø20 | Ø25 | Ø30 | Ø35 | Ø45 |
| 受壓面積F1(cm²) | 3.14 | 4.91 | 8.04 | 12.57 | 19.64 | 31.17 | 50.27 |
| 受壓面積F2(cm²) | 2.01 | 3.37 | 4.9 | 7.66 | 12.57 | 21.55 | 34.37 |
| 操作壓力10(F1)(kgf/cm²) | 31 | 49 | 80 | 126 | 196 | 312 | 503 |
| 操作壓力10(F2)(kgf/cm²) | 20 | 34 | 49 | 77 | 126 | 216 | 344 |
| 操作壓力35(F1)(kgf/cm²) | 110 | 172 | 281 | 440 | 687 | 1091 | 1759 |
| 操作壓力35(F2)(kgf/cm²) | 71 | 118 | 172 | 268 | 440 | 754 | 1203 |
| 操作壓力70(F1)(kgf/cm²) | 220 | 344 | 563 | 880 | 1375 | 2182 | 3519 |
| 操作壓力70(F2)(kgf/cm²) | 141 | 236 | 343 | 536 | 880 | 1509 | 2406 |
| 操作壓力100(F1)(kgf/cm²) | 314 | 491 | 804 | 1257 | 1964 | 3117 | 5027 |
| 操作壓力100(F2)(kgf/cm²) | 201 | 337 | 490 | 766 | 1257 | 2155 | 3437 |
| 操作壓力140(F1)(kgf/cm²) | 440 | 687 | 1126 | 1760 | 2750 | 4364 | 7038 |
| 操作壓力140(F2)(kgf/cm²) | 281 | 472 | 686 | 1072 | 1760 | 3017 | 4812 |
| 使用溫度範圍(°C) | -10+60°C | -10+60°C | -10+60°C | -10+60°C | -10+60°C | -10+60°C | -10+60°C |
