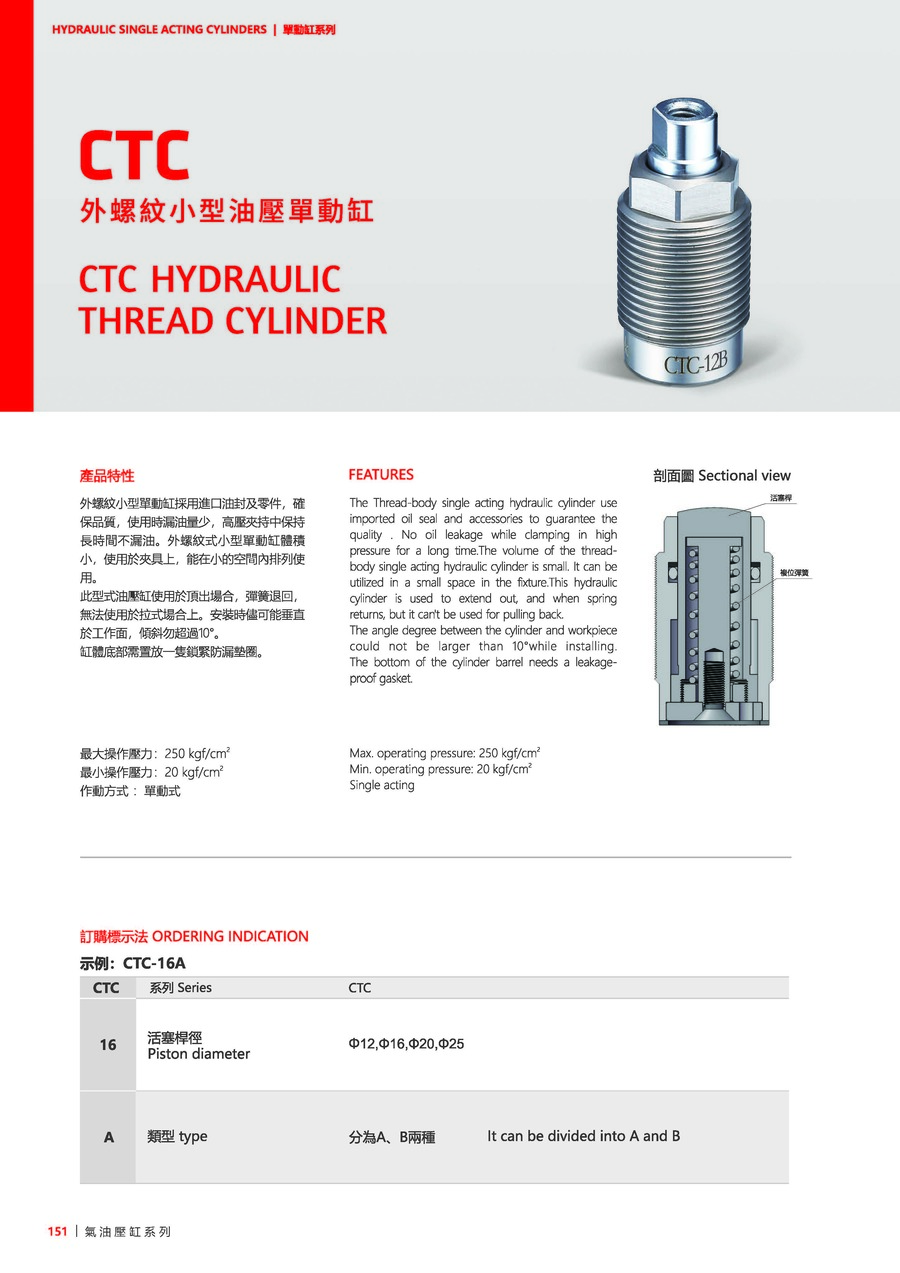

CTC

產品資訊

外螺紋小型單動缸採用進口油封及零件，確保品質，使用時漏油量少，高壓夾持中保持長時間不漏油。
外螺紋式小型單動缸體積小，使用於夾具上，能在小的空間內排列使用。
此型式油壓缸使用於頂出場合，彈簧退回，無法使用於拉式場合上。
安裝時盡可能垂直於工作面，傾斜勿超過10°。
缸體底部需置放一個鎖緊防漏墊圈。

最大操作壓力：250 kgf/cm²
最小操作壓力：20 kgf/cm²
作動方式 ：單動式
使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

CTC
16
A

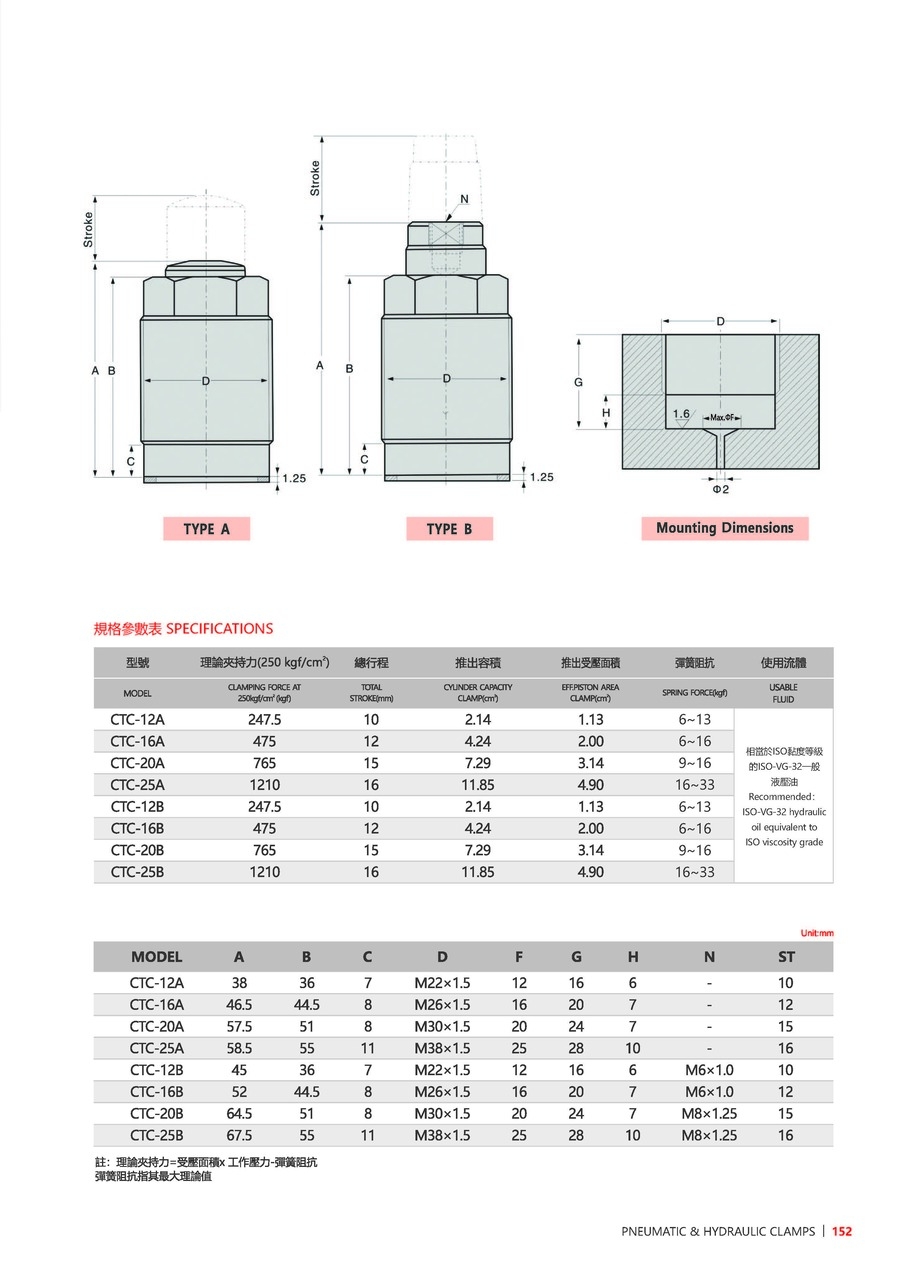

產品資料

型號 CTC-12A CTC-16A CTC-20A CTC-25A CTC-12B CTC-16B CTC-20B CTC-25B
理論夾持力(250kgf/cm²) 247.5 475 765 1210 247.5 475 765 1210
總行程(mm) 10 12 15 16 10 12 15 16
推出容積(cm³) 2.14 4.24 7.29 11.85 2.14 4.24 7.29 11.85
推出受壓面積(cm²) 1.13 2 3.14 4.9 1.13 2 3.14 4.9
彈簧阻抗(kgf) 6-13 6-16 9-16 16-33 6-13 6-16 9-16 16-33
