CTC-K

產品資訊

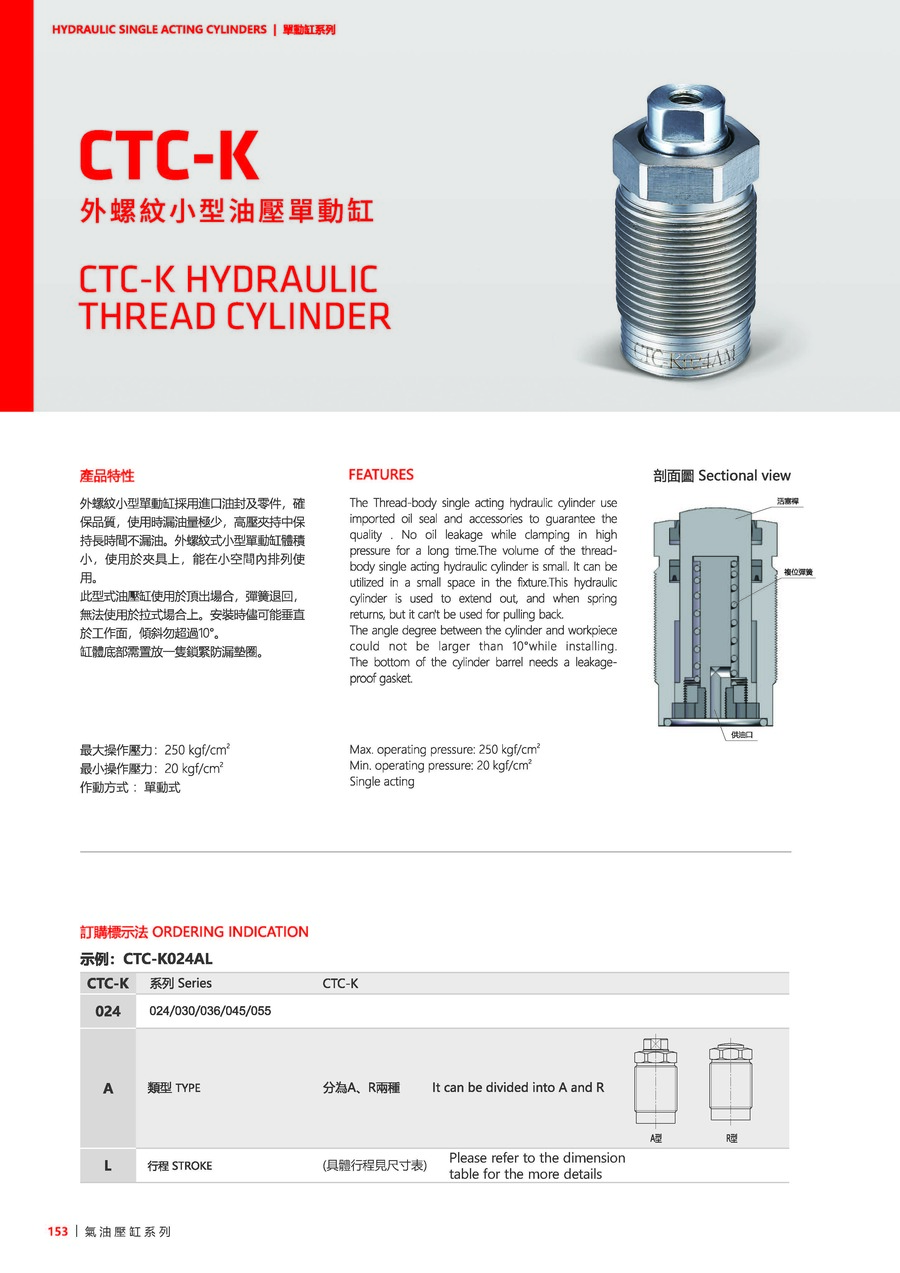

外螺紋小型單動缸採用進口油封及零件，確保品質，使用時漏油量少，高壓夾持中保持長時間不漏油。
外螺紋式小型單動缸體積小，使用於夾具上，能在小空間內排列使用。
此型式油壓缸使用於頂出場合，彈簧退回，無法使用於拉式場合上。
安裝時盡可能垂直於工作面，傾斜勿超過10°。
缸體底部需置放一個鎖緊防漏墊圈。

最大操作壓力：250 kgf/cm²
最小操作壓力：20 kgf/cm²
作動方式：單動式

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CTC-K024AL）

CTC-K	系列	CTC-K
024	-	024, 030, 036, 045, 055
A	類型	A, R
L	行程	S, M, L(請見下方尺寸表)

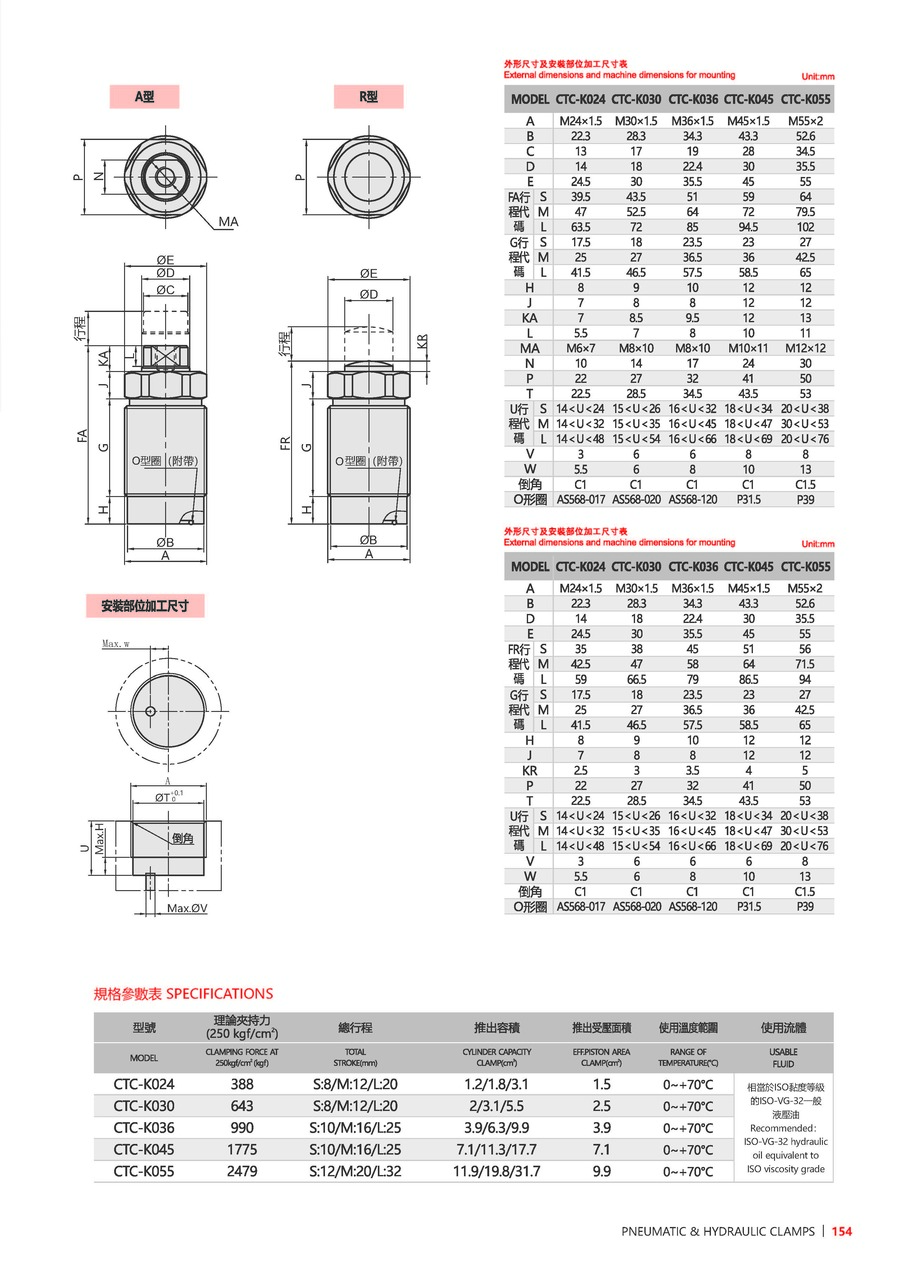

產品資料

型號	CTC-K024	CTC-K030	CTC-K036	CTC-K045	CTC-K055
理論夾持力(250kgf/cm²)	388	643	990	1775	2479
總行程(mm)	S: 8, M: 12, L: 20	S: 8, M: 12, L: 20	S: 10, M: 16, L: 25	S: 10, M: 16, L: 25	S: 12, M: 20, L: 32
推出容積(cm³)	1.2, 1.8, 3.1	2, 3.1, 5.5	3.9, 6.3, 9.9	7.1, 11.3, 17.7	11.9, 19.8, 31.7
推出受壓面積(cm²)	1.5	2.5	3.9	7.1	9.9
使用溫度(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
