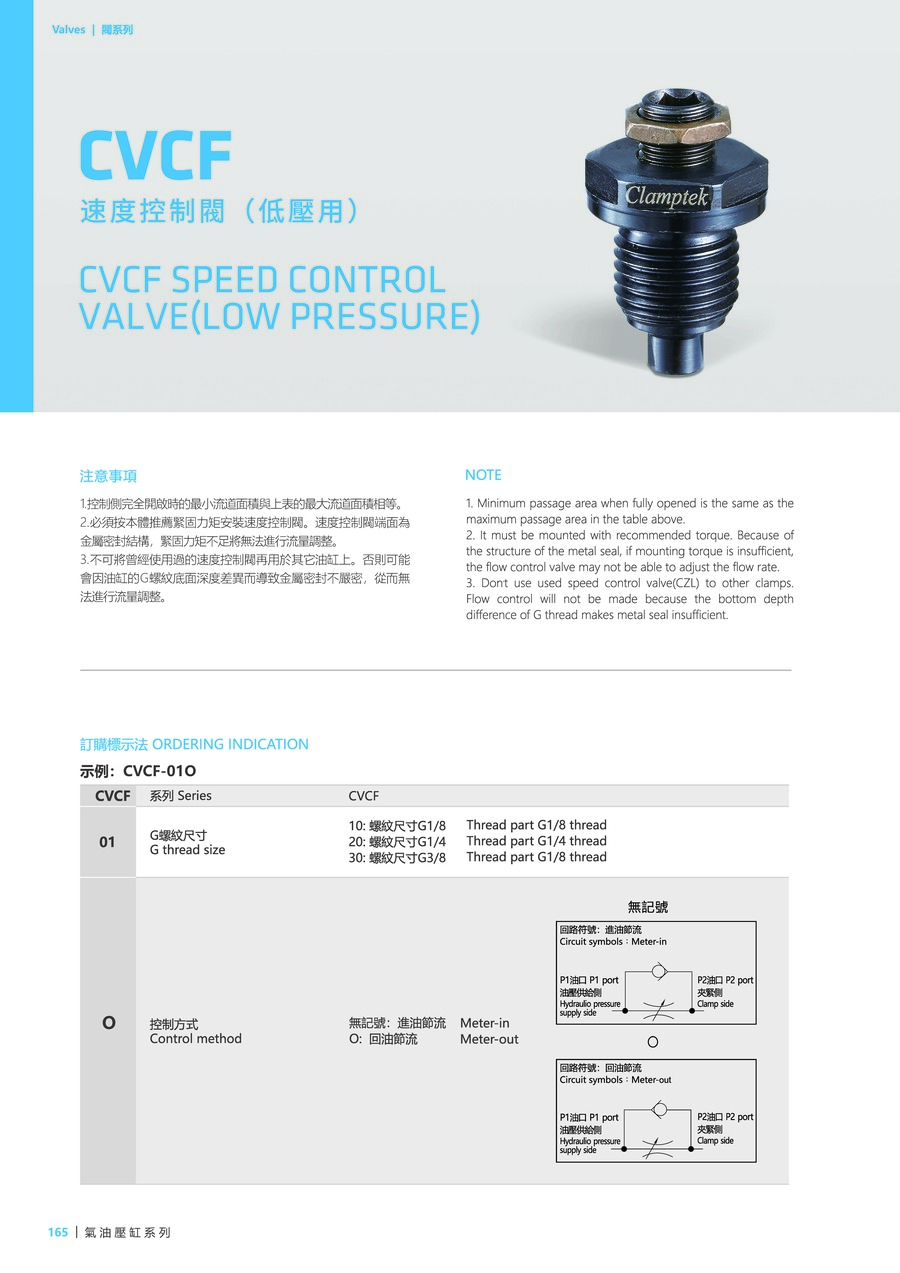

注意事項:
1. 控制側完全開啟時的最小流道面積與上表的最大流道面積相等。
2. 必須按本體推薦緊固力矩安裝速度控制閥。速度控制閥端面為金屬密封結構,緊固力矩不足將無法進行流量調整。
3. 不可將曾經使用過的速度控制閥再用於其它油缸上,否則可能會因油缸的G螺紋底面深度差異而導致金屬密封不嚴密,從而無法進行流量調整。
使用流體:
相當於ISO黏度等級的ISO-VG-32一般液壓油。
訂購標示法
CVCF |
|
|
01 |
|
|
O |
|
|

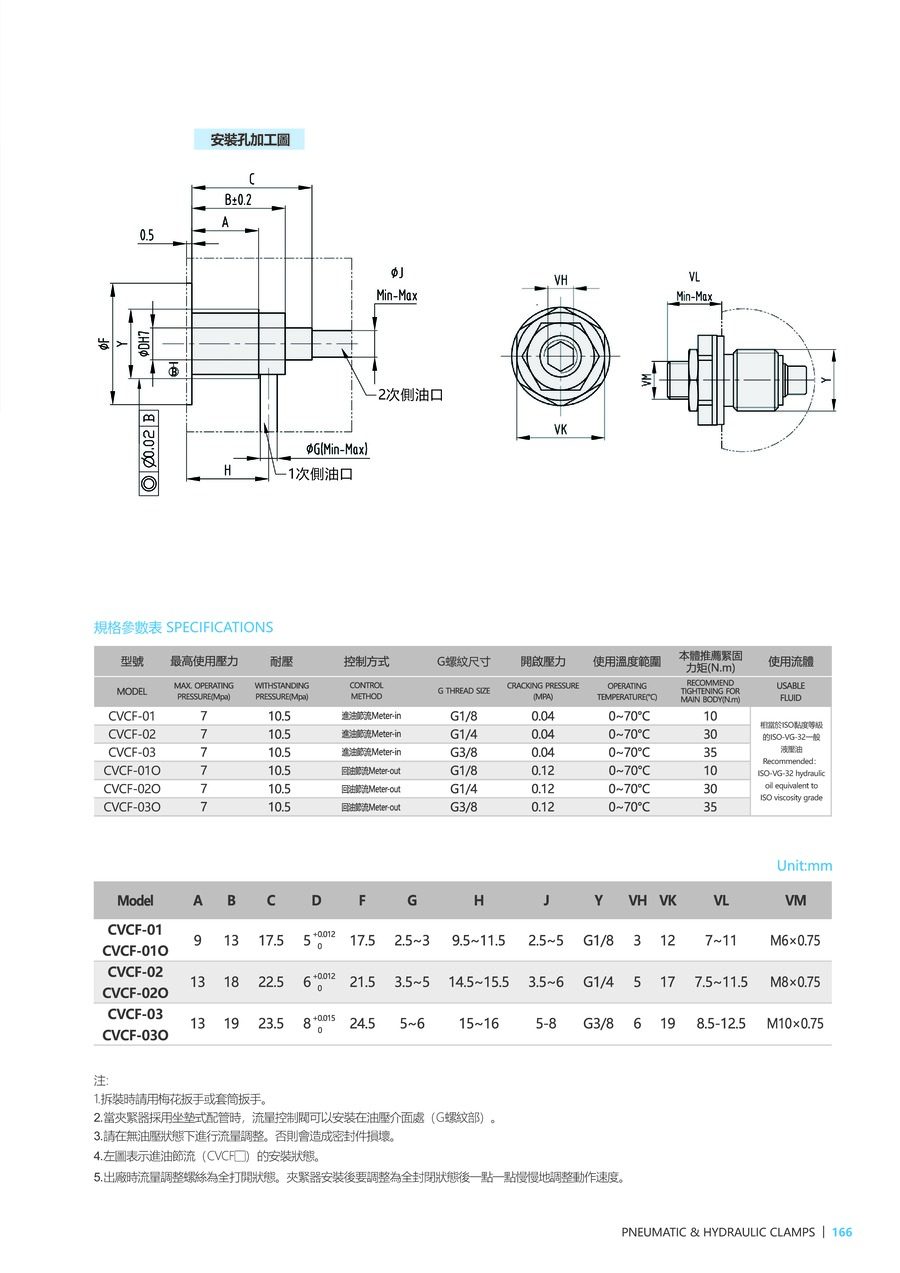

產品資料
型號 |
CVCF-01 |
CVCF-02 |
CVCF-03 |
CVCF-01O |
CVCF-02O |
CVCF-03O |
最高使用壓力(Mpa) |
7 |
7 |
7 |
7 |
7 |
7 |
耐壓(Mpa) |
10.5 |
10.5 |
10.5 |
10.5 |
10.5 |
10.5 |
控制方式 |
進油節流 |
進油節流 |
進油節流 |
回油節流 |
回油節流 |
回油節流 |
G螺紋尺寸 |
G1/8 |
G1/4 |
G3/8 |
G1/8 |
G1/4 |
G3/8 |
開啟壓力(Mpa) |
0.04 |
0.04 |
0.04 |
0.12 |
0.12 |
0.12 |
使用溫度(°C) |
0~+70°C |
0~+70°C |
0~+70°C |
0~+70°C |
0~+70°C |
0~+70°C |
本體推薦緊固力矩(N.m) |
10 |
30 |
35 |
10 |
30 |
35 |
