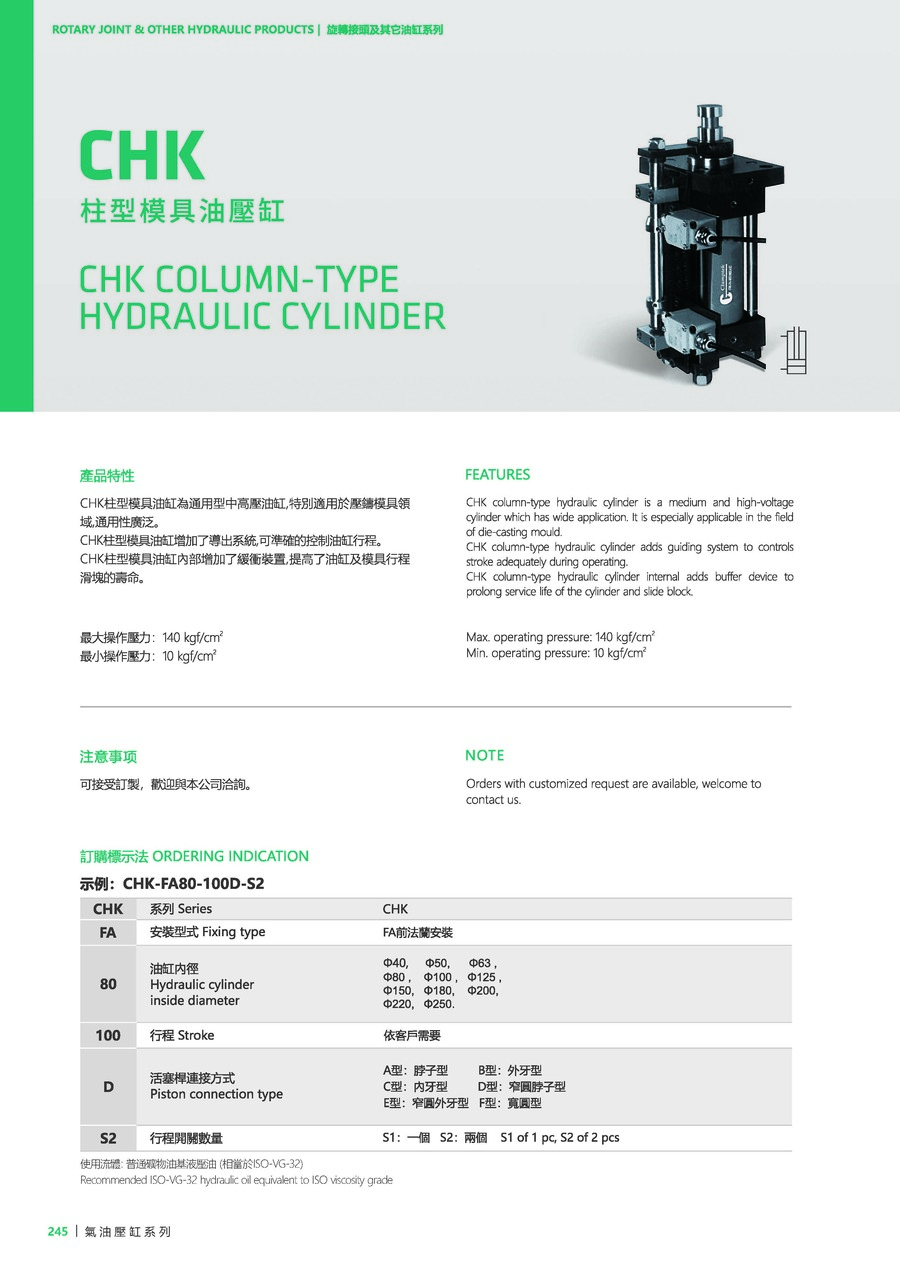

CHK

CHK柱型模具油缸為通用型中高壓油缸，特別適用於壓鑄模具領域，通用性廣泛。
CHK柱型模具油缸增加了導出系統，可準確的控制油缸行程。
CHK柱型模具油缸內部增加了緩衝裝置，提高了油缸及模具行程滑塊的壽命。

最大操作壓力：140 kgf/cm²
最小操作壓力：10 kgf/cm²

注意事項：
可接受訂製，歡迎與本公司洽詢。

使用流體：
相當於ISO黏度等級的ISO-VG-32 一般液壓油。

缸管材質: 碳鋼管。

（例如：CHK-FA80-100D-S2）

CHK	系列	CHK

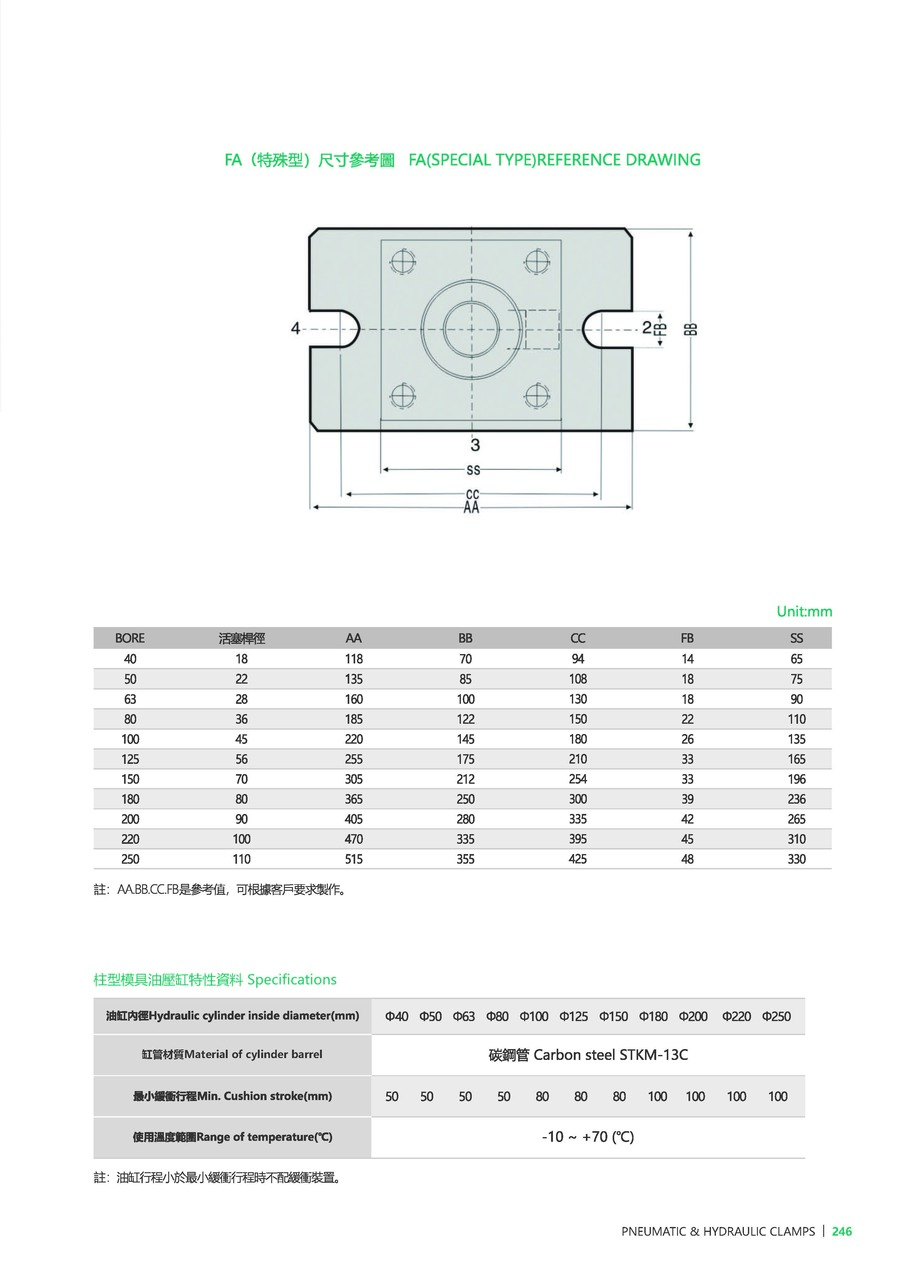

FA	安裝型式	FA: 前法蘭安裝
80	油缸內徑	Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, Ø150, Ø180, Ø200, Ø220, Ø250
100	行程	依客戶需求

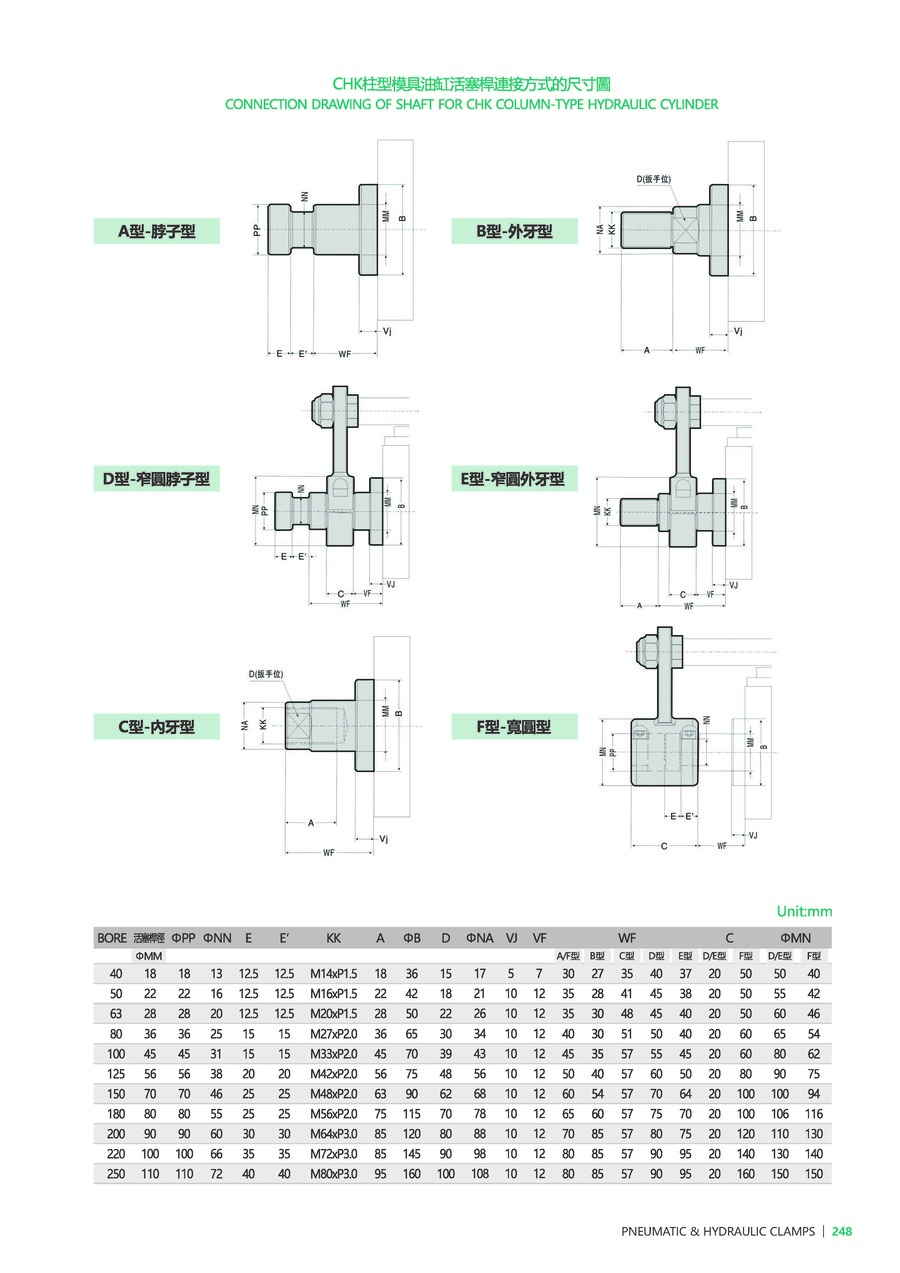

D	活塞桿連接方式	A: 脖子型, B: 外牙型, C: 內牙型, D: 窄圓脖子型, E: 窄圓外牙型, F: 寬圓型
S2	行程開關數量	S1: 1個, S2: 兩個

型號	CHK-40	CHK-50	CHK-63	CHK-80	CHK-100	CHK-125	CHK-150	CHK-180	CHK-200	CHK-220	CHK-250
油缸內徑(mm)	Ø40	Ø50	Ø63	Ø80	Ø100	Ø125	Ø150	Ø180	Ø200	Ø220	Ø250
最小緩衝行程(mm)	50	50	50	50	80	80	80	100	100	100	100
使用溫度(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
