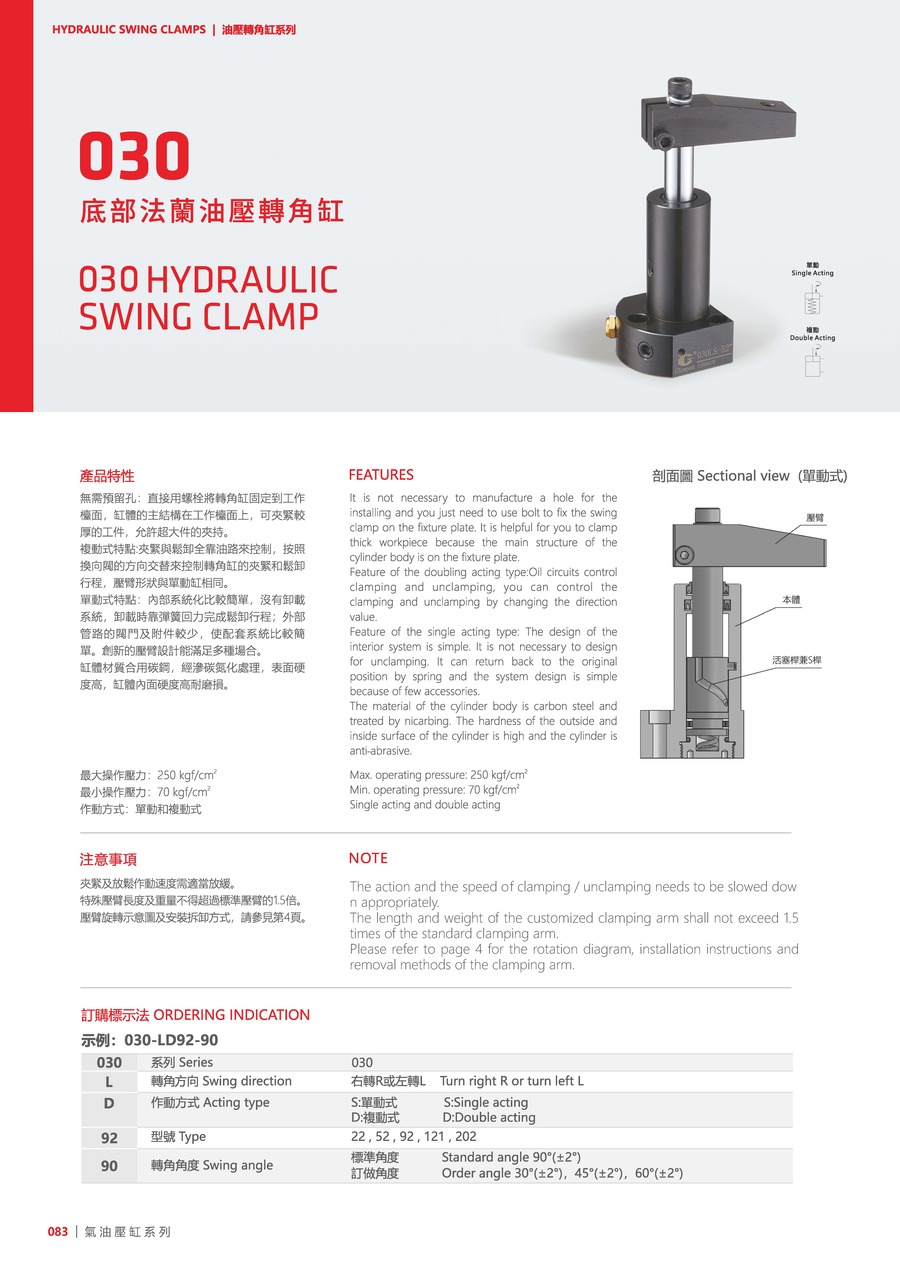

030

產品資訊

無需預留孔：直接用螺栓將轉角缸固定到工作檯面，缸體的主結構在工作檯面上，可夾緊較厚的工件，允許超大件的夾持。
複動式特點: 夾緊與鬆卸全靠油路來控制，按照換向閥的方向交替來控制轉角缸的夾緊和鬆卸行程，壓臂形狀與單動缸相同。
單動式特點：內部系統化比較簡單，沒有卸載系統，卸載時靠彈簧迴力完成鬆卸行程；外部管路的閥門及附件較少，使配套系統比較簡單。創新的壓臂設計能滿足多種場合。
缸體材質合用碳鋼，經滲碳氮化處理，表面硬度高，缸體內面硬度高耐磨損。

最大操作壓力：250 kgf/cm²
最小操作壓力：70 kgf/cm²
作動方式：單動和複動式

注意事項：
夾緊及放鬆作動速度需適當放緩。
特殊壓臂其長度及重量不得超過標準壓臂的1.5 倍。
壓臂旋轉示意圖及安裝拆卸方式，請參見Q&A。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：030-LD92-90）

030	系列	030
L	轉角方向	R: 右轉, L: 左轉
D	作動方式	S: 單動式, D: 複動式
92	型號	22, 52, 92, 121, 202
90	轉角角度	標準角度: 90°(±2°), 訂做角度: 30°(±2°), 45°(±2°), 60°(±2°)

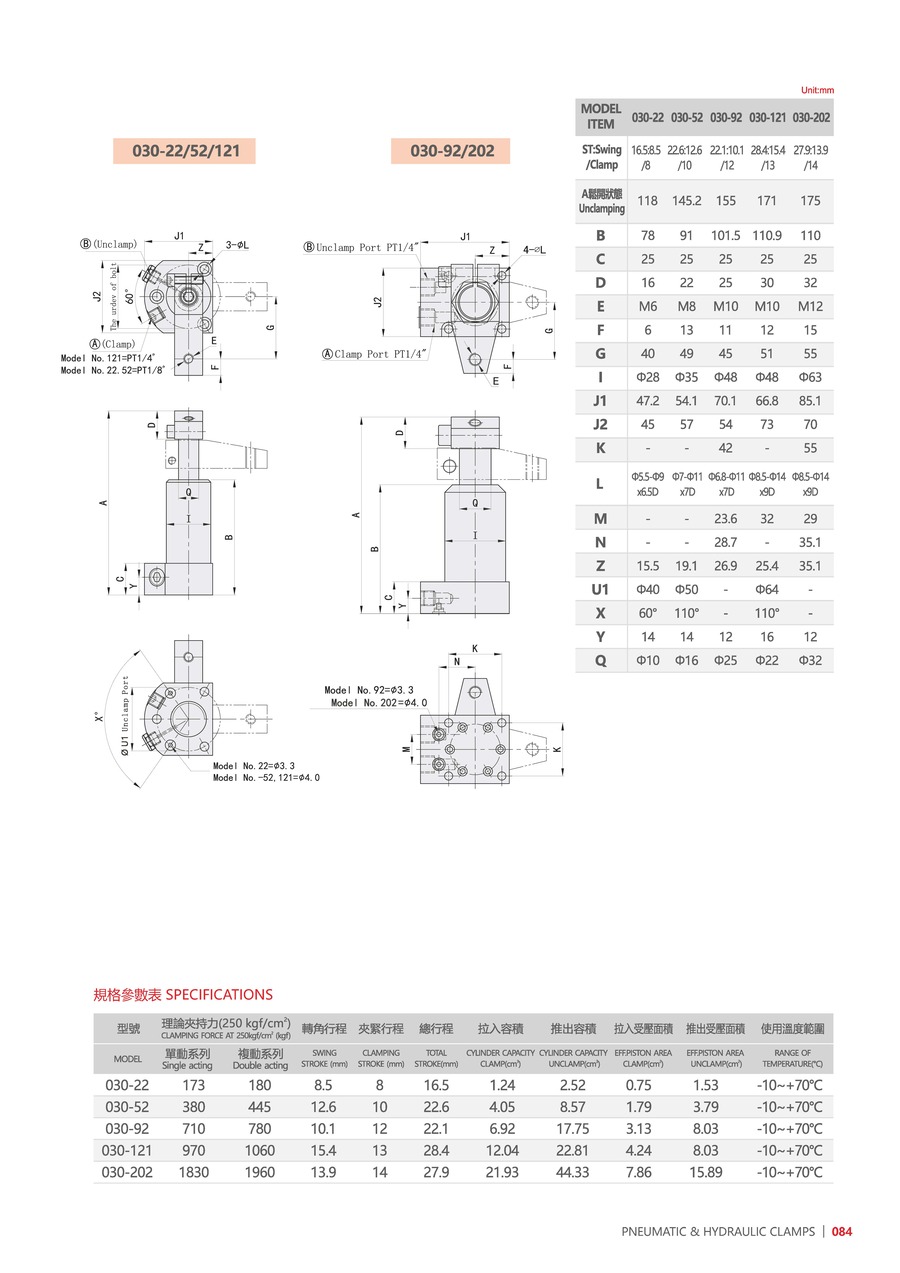

產品資料

型號	030-22	030-52	030-92	030-121	030-202
理論夾持力(單動)(250kgf/cm²)	173	380	710	970	1830
理論夾持力(複動)(250kgf/cm²)	180	445	780	1060	1960
轉角行程(mm)	8.5	12.6	10.1	15.4	13.9
夾緊行程(mm)	8	10	12	13	14
總行程(mm)	16.5	22.6	22.1	28.4	27.9
拉入容積(cm³)	1.24	4.05	6.92	12.04	21.93
推出容積(cm³)	2.52	8.57	17.75	22.81	44.33
拉入受壓面積(cm²)	0.75	1.79	3.13	4.24	7.86
推出受壓面積(cm²)	1.53	3.79	8.03	8.03	15.89
使用溫度範圍(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
