CALC

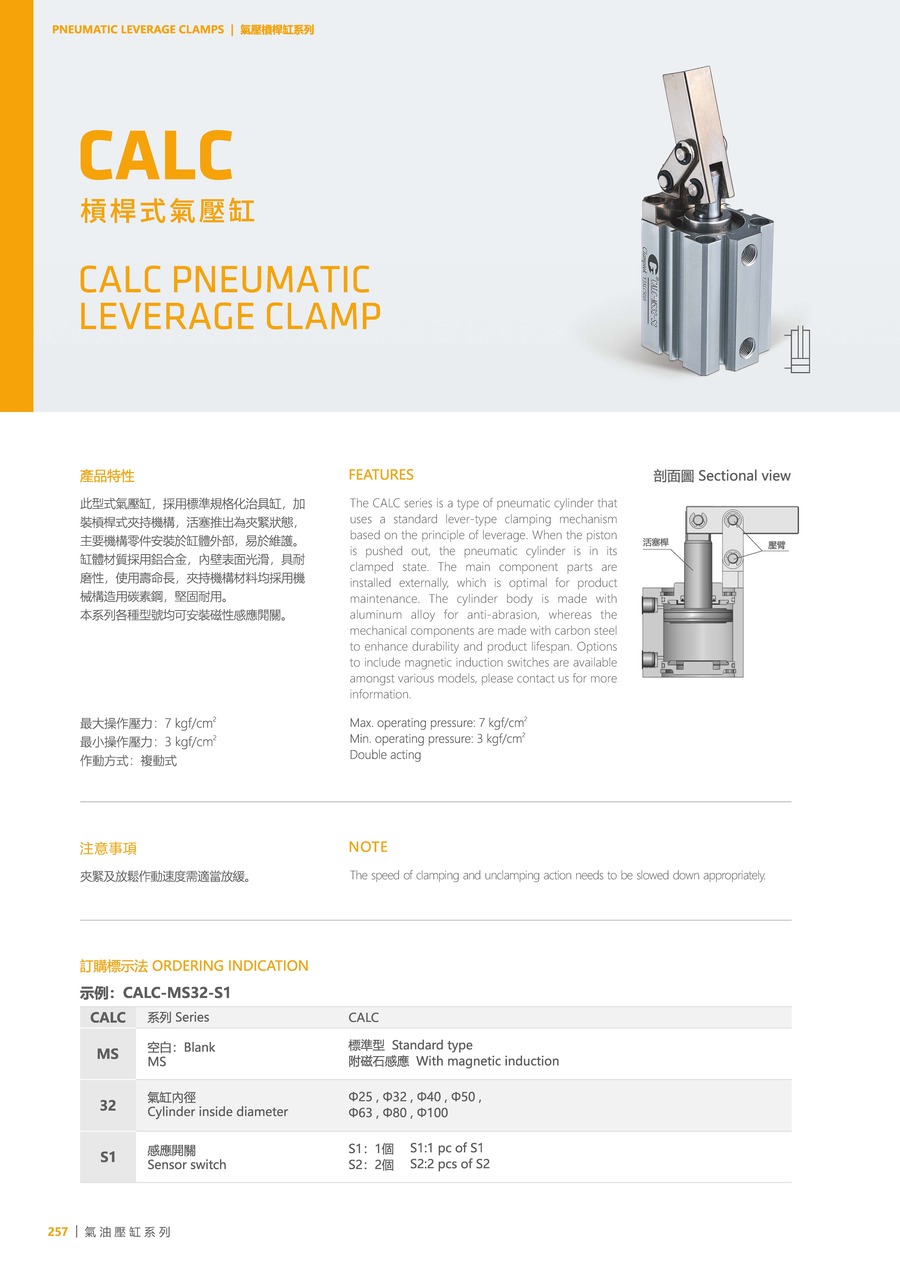

產品資訊

此型式氣壓缸，採用標準規格化治具缸，加裝槓桿式夾持機構，活塞推出為夾緊狀態，主要機構零件安裝於缸體外部，易於維護。
缸體材質採用鋁合金，內壁表面光滑，具耐磨性，使用壽命長，夾持機構材料均採用機械構造用碳素鋼，堅固耐用。
本系列各種型號均可安裝磁性感應開關。

最大操作壓力：7 kgf/cm²
最小操作壓力：3 kgf/cm²
作動方式：複動式

注意事項：
夾緊及放鬆作動速度需適當放緩。

使用流體：
過濾之乾燥壓縮空氣。

訂購標示法

（例如：CALC-MS32-S1）

CALC	系列	CALC
MS	-	空白: 標準型, MS: 附磁石感應
32	氣缸內徑	Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100
S1	感應開關	S1: 1個, S2: 兩個

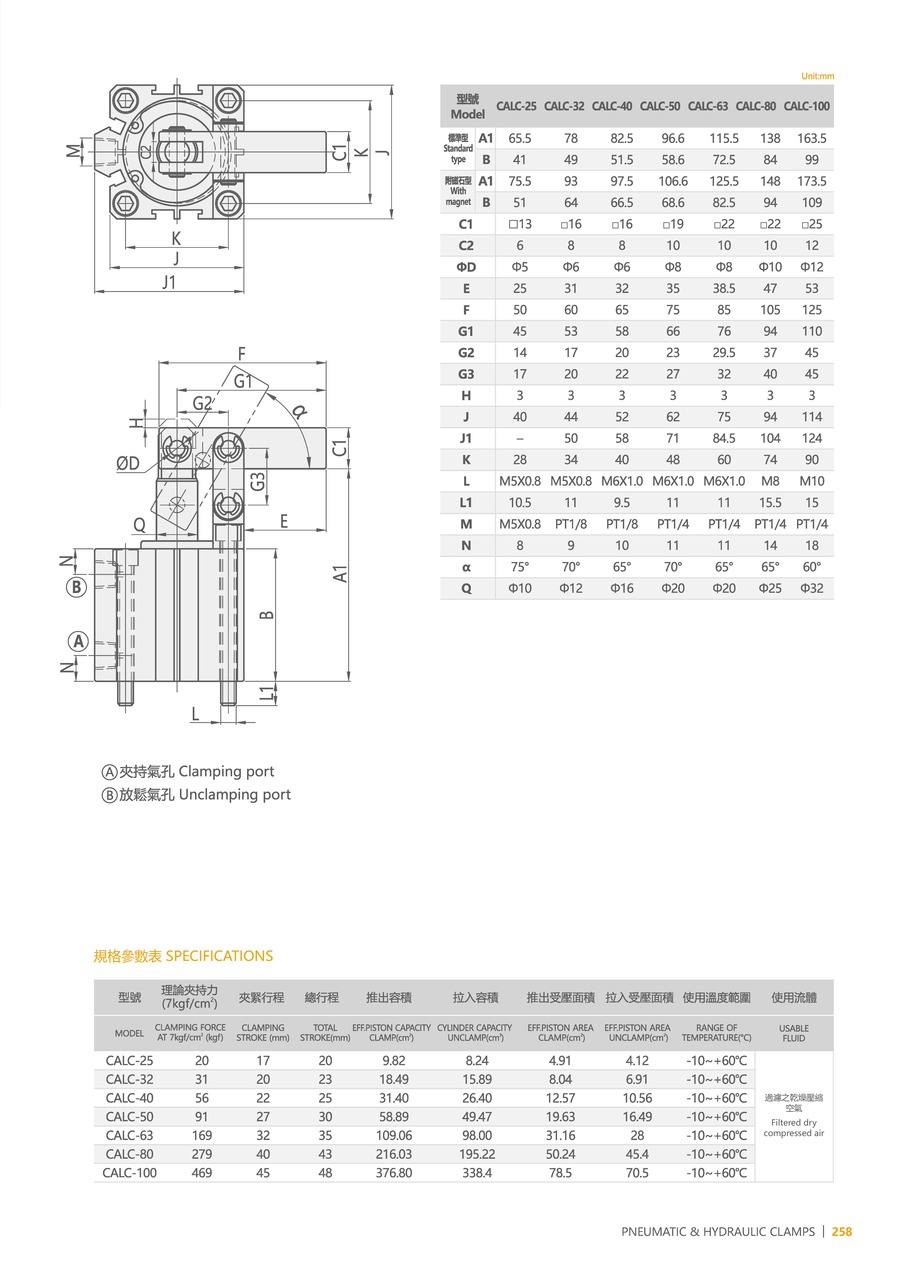

產品資料

型號	CALC-25	CALC-32	CALC-40	CALC-50	CALC-63	CALC-80	CALC-100
理論夾持力(7kgf/cm²)	20	31	56	91	169	279	469
夾緊行程(mm)	17	20	22	27	32	40	45
總行程(mm)	20	23	25	30	35	43	48
推出容積(cm³)	9.82	18.49	31.4	58.89	109.06	216.03	376.8
拉入容積(cm³)	8.24	15.89	26.4	49.47	98	195.22	338.4
推出受壓面積(cm²)	4.91	8.04	12.57	19.63	31.16	50.24	78.5
拉入受壓面積(cm²)	4.12	6.91	10.56	16.49	28	45.4	70.5
使用溫度範圍(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
