ASC

產品資訊

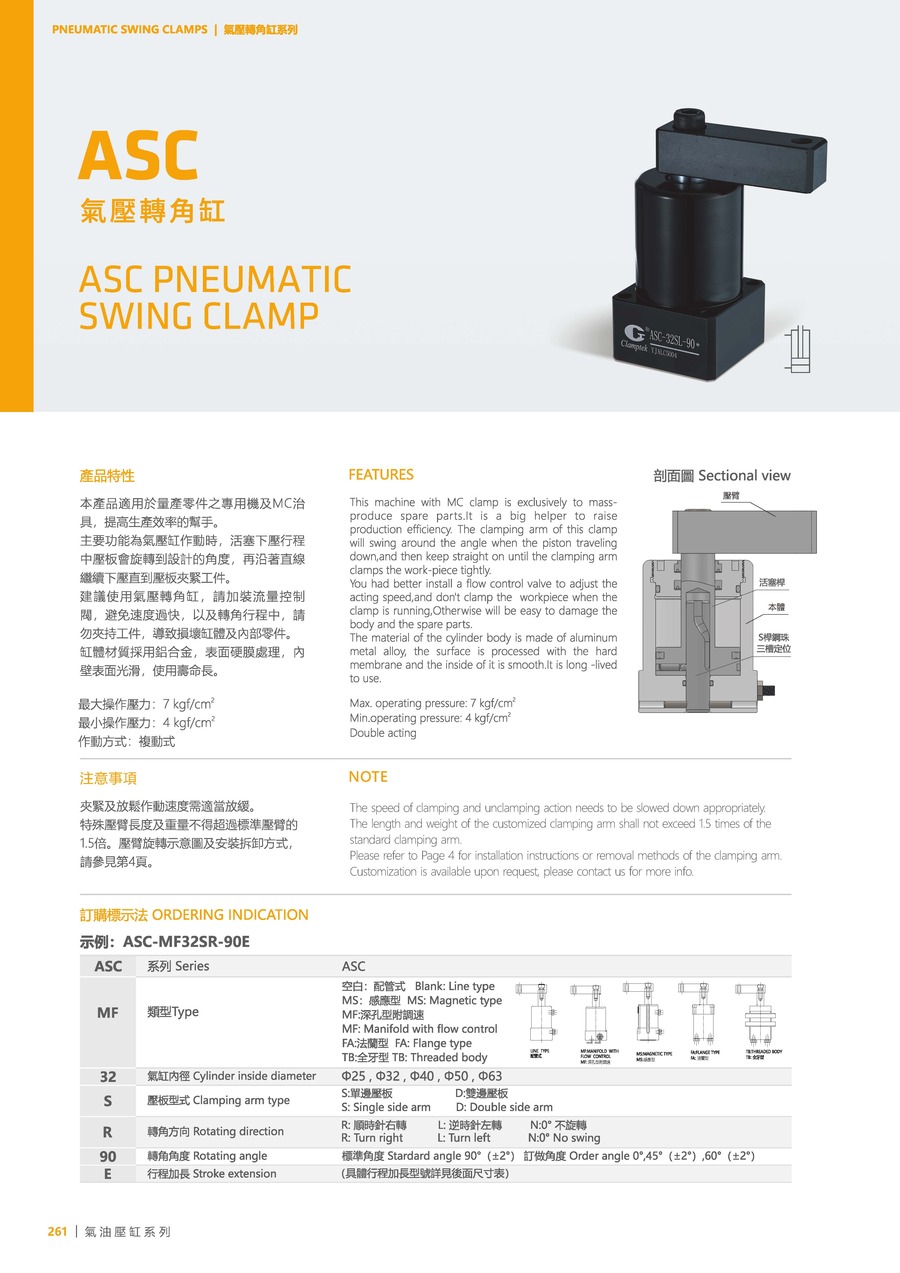

本產品適用於量產零件之專用機及MC治具，提高生產效率的幫手。
主要功能為氣壓缸作動時，活塞下壓行程中壓板會旋轉到設計的角度，再沿著直線繼續下壓直到壓板夾緊工件。
建議使用氣壓轉角缸，請加裝流量控制閥，避免速度過快，以及轉角行程中，請勿夾持工件，導致損壞缸體及內部零件。
缸體材質採用鋁合金，表面硬膜處理，內壁表面光滑，使用壽命長。

最大操作壓力：7 kgf/cm²
最小操作壓力：4 kgf/cm²
作動方式：複動式

注意事項：
夾緊及放鬆作動速度需適當放緩。
特殊壓臂長度及重量不得超過標準壓臂的1.5 倍。
壓臂旋轉示意圖及安裝拆卸方式，請參見Q&A。

使用流體：
過濾之乾燥壓縮空氣。

訂購標示法

（例如：ASC-MF32SR-90E）

ASC	系列	ASC

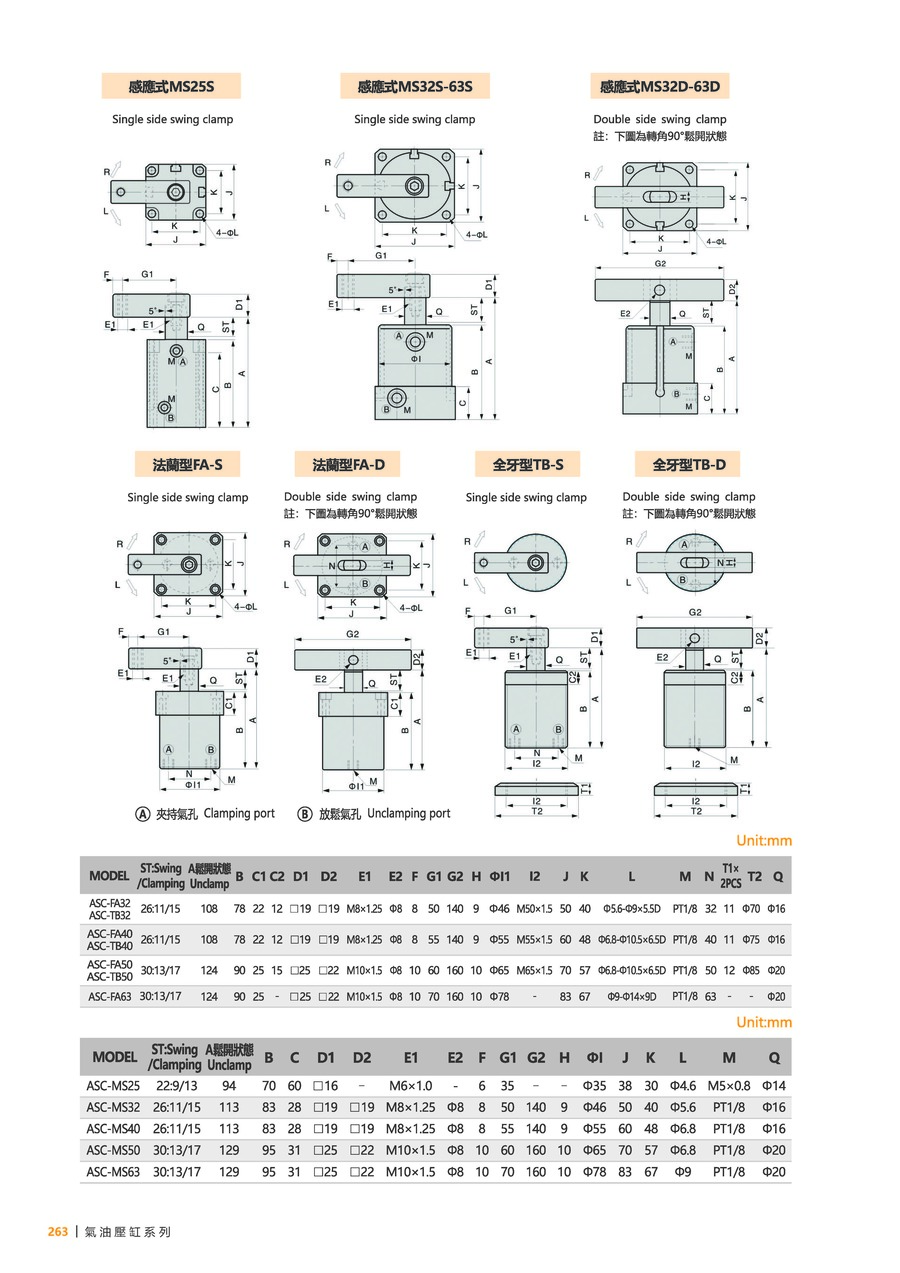

MF	類型	空白: 配管式, MF: 深孔型附調速, MS: 感應型, FA: 法蘭型, TB: 全牙型
32	氣缸內徑	Ø25, Ø32, Ø40, Ø50, Ø63
S	壓板型式	S: 單邊壓板, D: 雙邊壓板
R	轉角方向	R: 順時針右轉, L: 逆時針左轉, N: 不旋轉
90	轉角角度	標準角度: 90°(±2°), 訂做角度: 0°, 45°(±2°), 60°(±2°)
E	行程加長	具體行程加長型號詳見下方尺寸表

產品資料

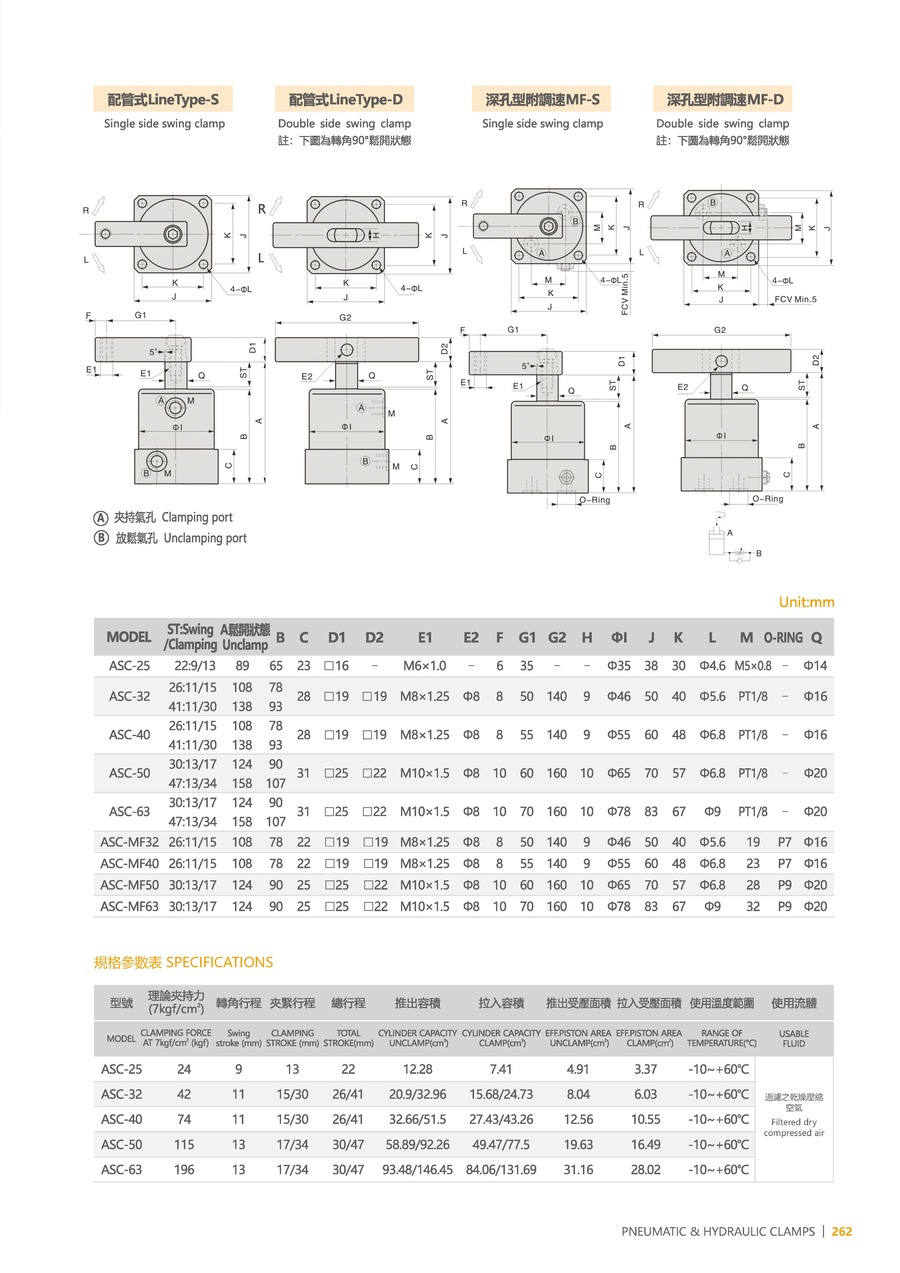

型號	ASC-25	ASC-32	ASC-40	ASC-50	ASC-63
理論夾持力(7kgf/cm²)	24	42	74	115	196
轉角行程(mm)	9	11	11	13	13
夾緊行程(mm)	13	15, 30	15, 30	17, 34	17, 34
總行程(mm)	22	26, 41	26, 41	30, 47	30, 47
推出容積(cm³)	12.28	20.9, 32.96	32.66, 51.5	58.89, 92.26	93.48, 146.45
拉入容積(cm³)	7.41	15.68, 24.73	27.43, 43.26	49.47, 77.5	84.06, 131.69
推出受壓面積(cm²)	4.91	8.04	12.56	19.63	31.16
拉入受壓面積(cm²)	3.37	6.03	10.55	16.49	28.02
使用溫度範圍(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
