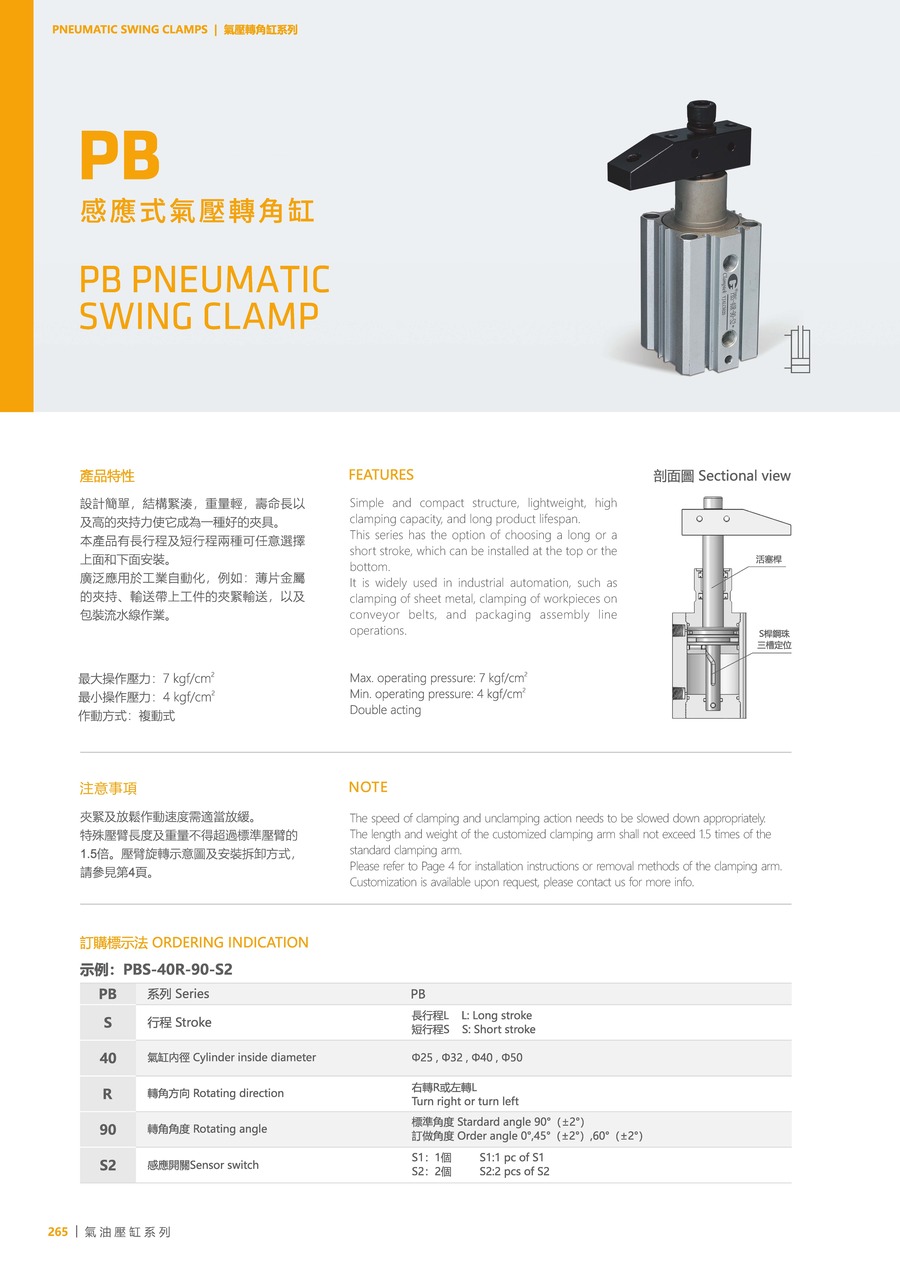

PB | 氣壓轉角缸 | 嘉剛Clamptek - 快速夾鉗、氣油壓缸

PB

產品資訊

設計簡單，結構緊湊，重量輕，壽命長以及高的夾持力使它成為一種好的夾具。
本產品有長行程及短行程兩種可任意選擇上面和下面安裝。
廣泛應用於工業自動化，例如：薄片金屬的夾持、輸送帶上工件的夾緊輸送，以及包裝流水線作業。

最大操作壓力：7 kgf/cm²
最小操作壓力：4 kgf/cm²
作動方式：複動式

注意事項：
夾緊及放鬆作動速度需適當放緩。
特殊壓臂長度及重量不得超過標準壓臂的1.5 倍。
壓臂旋轉示意圖及安裝拆卸方式，請參見Q&A。

使用流體：
過濾之乾燥壓縮空氣。

訂購標示法

（例如：PBS-40R-90-S2）

PB	系列	PB
S	行程	L: 長行程, S: 短行程
40	氣缸內徑	Ø25, Ø32, Ø40, Ø50
R	轉角方向	R: 右轉, L: 左轉
90	轉角角度	標準角度: 90°(±2°), 訂做角度: 0°, 45°(±2°), 60°(±2°)
S2	感應開關	S1: 1個, S2: 2個

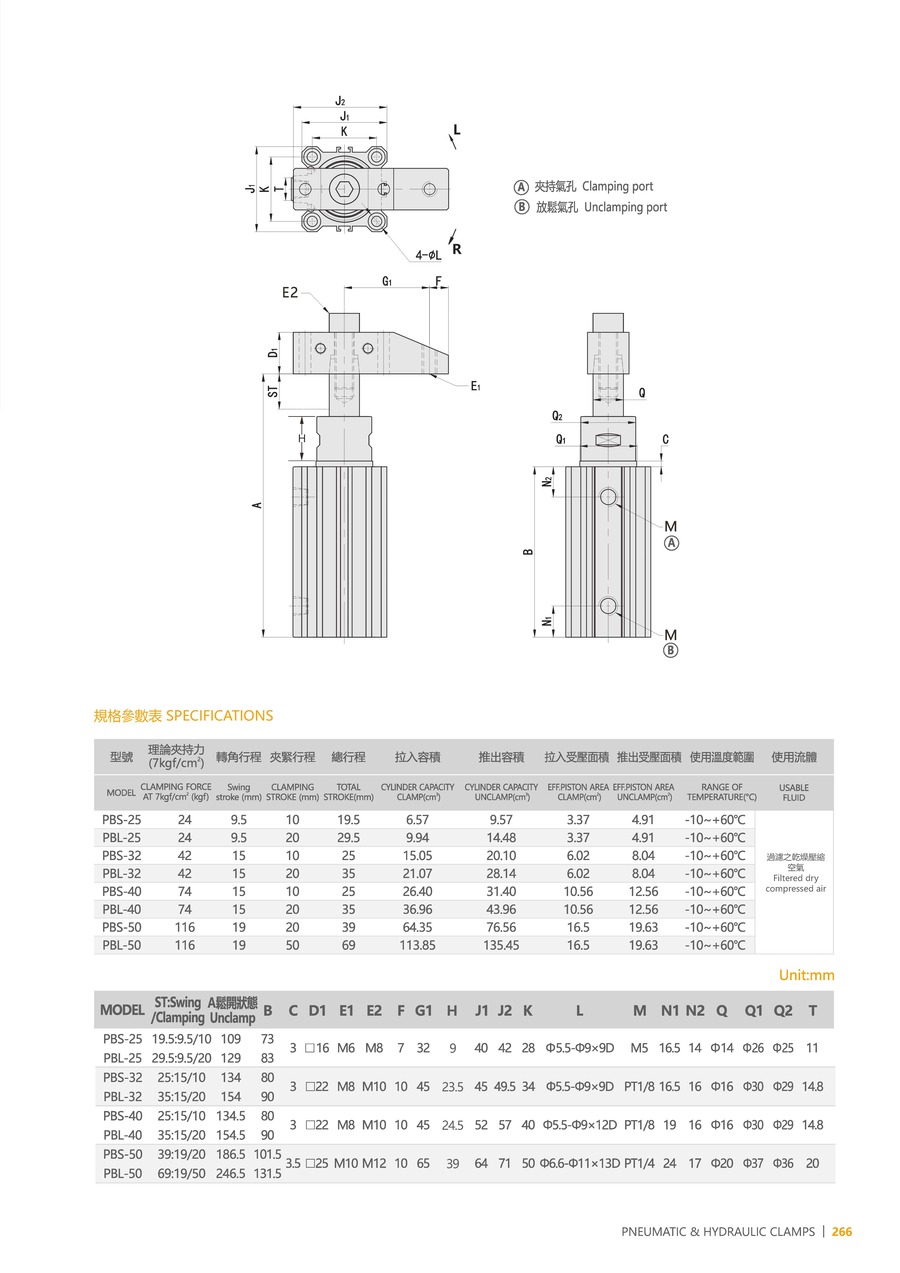

產品資料

型號	PBS-25	PBL-25	PBS-32	PBL-32	PBS-40	PBL-40	PBS-50	PBL-50
理論夾持力(7kgf/cm²)	24	24	42	42	74	74	116	116
轉角行程(mm)	9.5	9.5	15	15	15	15	19	19
夾緊行程(mm)	10	20	10	20	10	20	20	50
總行程(mm)	19.5	29.5	25	35	25	35	39	69
拉入容積(cm³)	6.57	9.94	15.05	21.07	26.4	36.96	64.35	113.85
推出容積(cm³)	9.57	14.48	20.1	28.14	31.4	43.96	76.56	135.45
拉入受壓面積(cm²)	3.37	3.37	6.02	6.02	10.56	10.56	16.5	16.5
推出受壓面積(cm²)	4.91	4.91	8.04	8.04	12.56	12.56	19.63	19.63
使用溫度範圍(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
