HPS

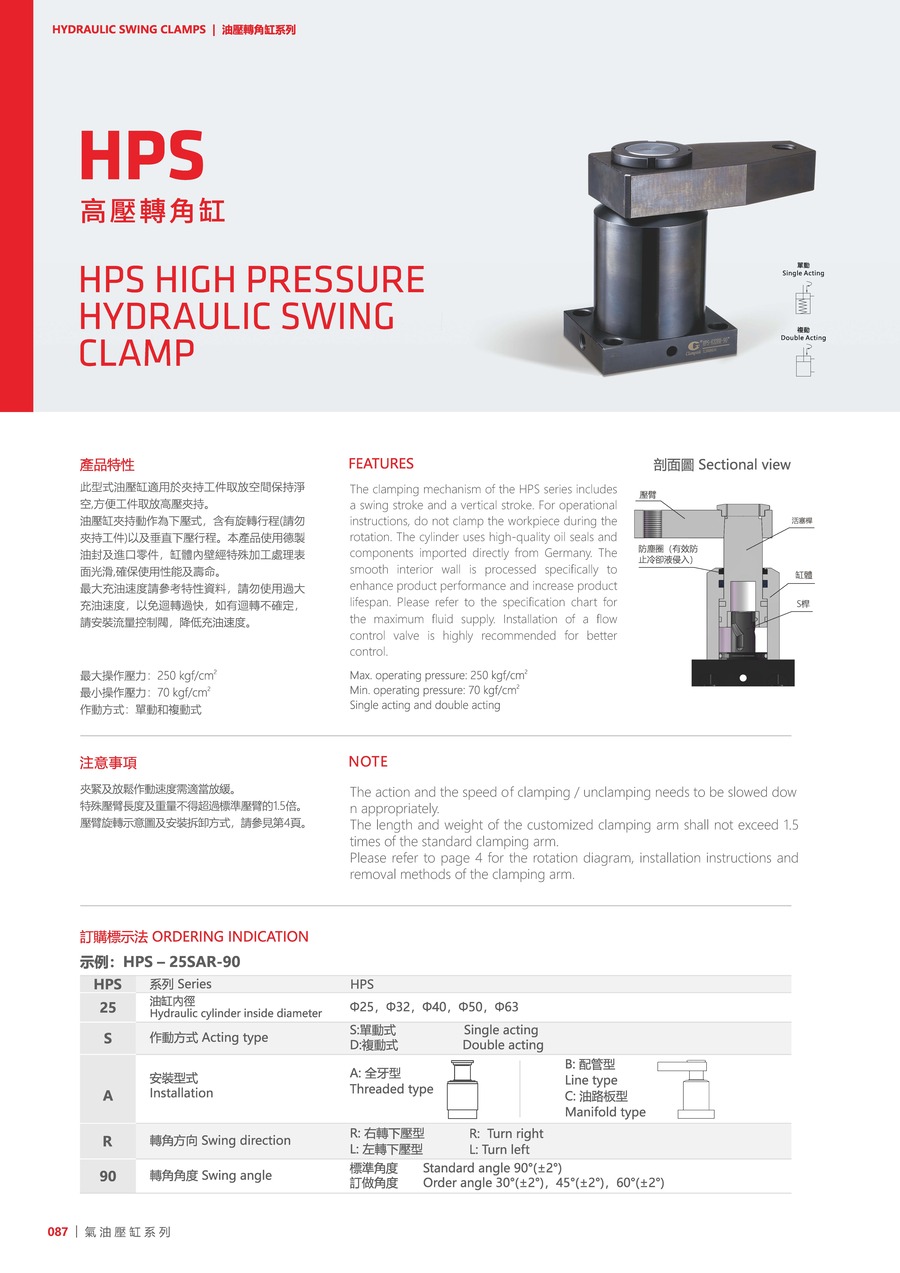

產品資訊

此型式油壓缸適用於夾持工件取放空間保持淨空，方便工件取放高壓夾持。
油壓缸夾持動作為下壓式，含有旋轉行程(請勿夾持工件) 以及垂直下壓行程。
本產品使用德製油封及進口零件，缸體內壁經特殊加工處理表面光滑，確保使用性能及壽命。
最大充油速度請參考特性資料，請勿使用過大充油速度，以免迴轉過快，如有迴轉不確定，請安裝流量控制閥，降低充油速度。

最大操作壓力：250 kgf/cm²
最小操作壓力：70 kgf/cm²
作動方式：單動和複動式

注意事項：
夾緊及放鬆作動速度需適當放緩。
特殊壓臂其長度及重量不得超過標準壓臂的1.5 倍。
壓臂旋轉示意圖及安裝拆卸方式，請參見Q&A。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：HPS-25SAR-90）

HPS	系列	HPS
25	油缸內徑	Ø25, Ø32, Ø40, Ø50, Ø63
S	作動方式	S: 單動式, D: 複動式
A	安裝型式	A: 全牙型, B: 配管型, C: 油路板型
R	轉角方向	R: 右轉, L: 左轉
90	轉角角度	標準角度: 90°(±2°), 訂做角度: 30°(±2°), 45°(±2°), 60°(±2°)

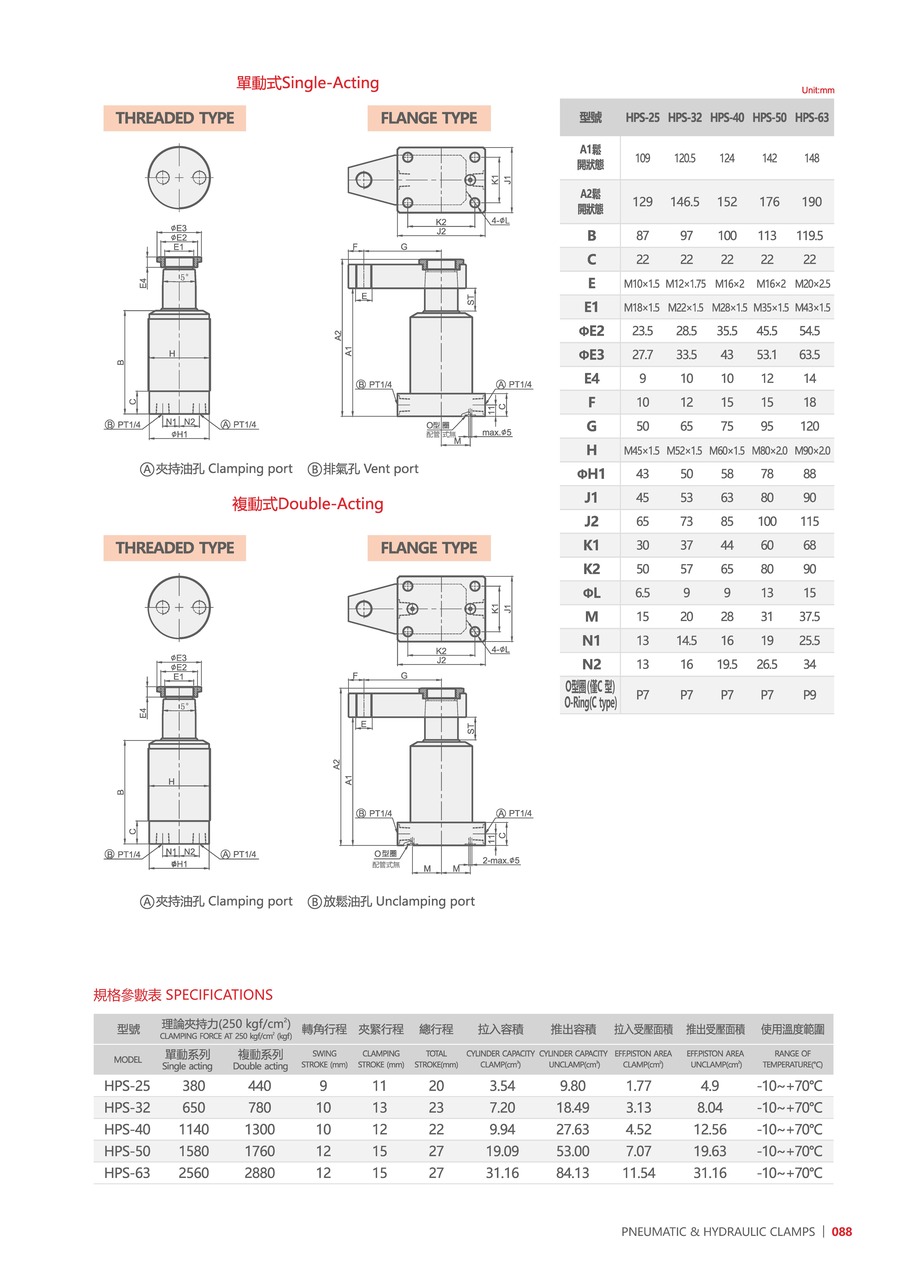

產品資料

型號	HPS-25	HPS-32	HPS-40	HPS-50	HPS-63
理論夾持力(單動)(250kgf/cm²)	380	650	1140	1580	2560
理論夾持力(複動)(250kgf/cm²)	440	780	1300	1760	2880
轉角行程(mm)	9	10	10	12	12
夾緊行程(mm)	11	13	12	15	15
總行程(mm)	20	23	22	27	27
拉入容積(cm³)	3.54	7.2	9.94	19.09	31.16
推出容積(cm³)	9.8	18.49	27.63	53	84.13
拉入受壓面積(cm²)	1.77	3.13	4.52	7.07	11.54
推出受壓面積(cm²)	4.9	8.04	12.56	19.63	31.16
使用溫度範圍(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
