CHA

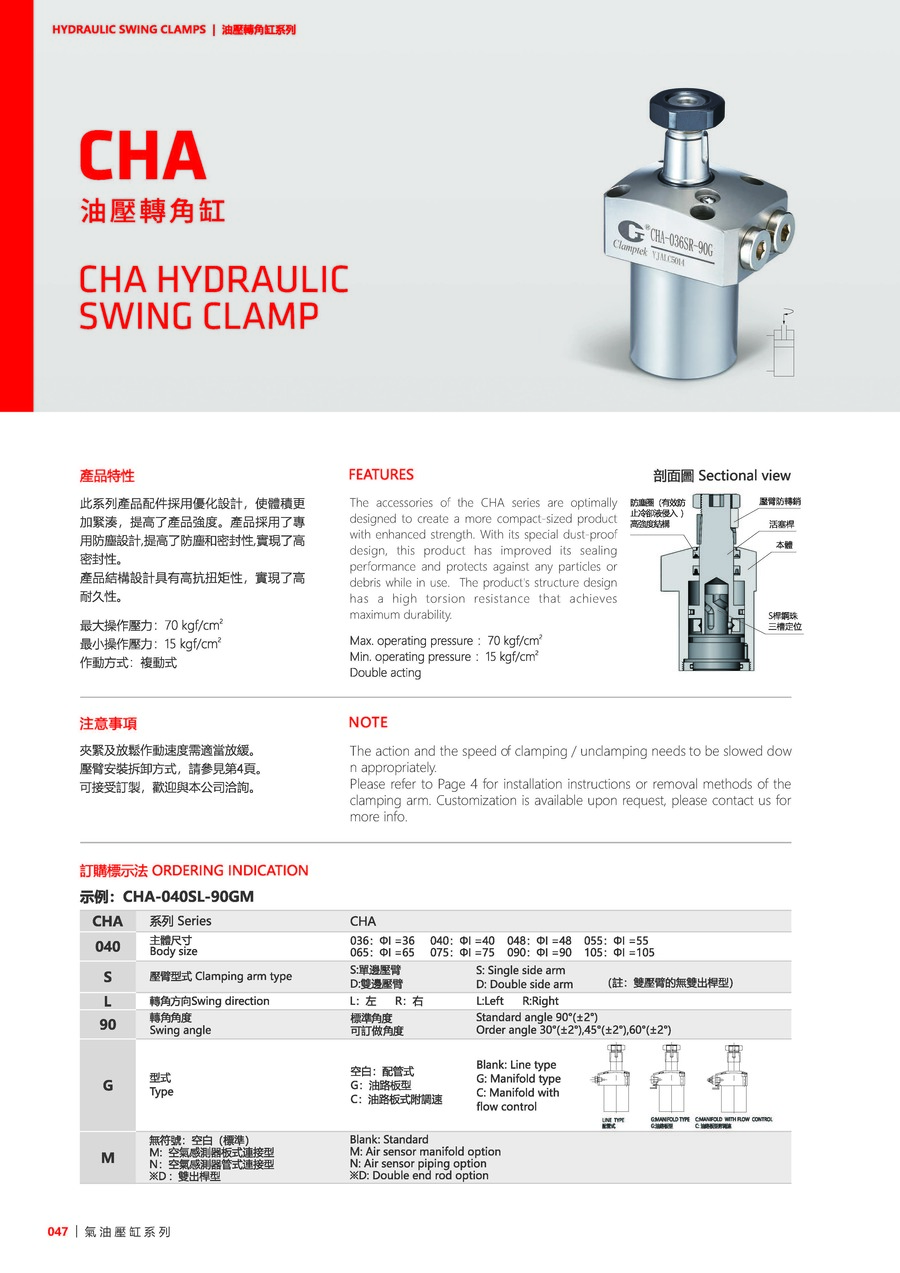

產品資訊

此系列產品配件採用優化設計，使體積更加緊湊，提高了產品強度。
產品採用了專用防塵設計，提高了防塵和密封性，實現了高密封性。
產品結構設計具有高抗扭矩性，實現了高耐久性。

最大操作壓力：70 kgf/cm²
最小操作壓力：15 kgf/cm²
作動方式：複動式

注意事項：
夾緊及放鬆作動速度需適當放緩。
壓臂安裝拆卸方式，請參見Q&A。
可接受訂制，歡迎與本公司洽詢。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CHA-040SL-90GM）

CHA	系列	CHA
040	主體尺寸	036: ØI=36, 040: ØI=40, 048: ØI=48, 055: ØI=55, 065: ØI=65, 075: ØI=75, 090: ØI=90, 105: ØI=105
S	壓臂型式	S: 單邊壓臂, D: 雙邊壓臂(註: 雙壓臂的無雙出桿型)
L	轉角方向	L: 左轉, R: 右轉
90	轉角角度	標準角度: 90°(±2°), 可訂做角度: 30°(±2°), 45°(±2°), 60°(±2°)
G	型式	空白: 配管式, G: 油路板型, C: 油路板式附調速
M	-	空白: 標準, M: 空氣感測器板式連接型, N: 空氣感測器管式連接型, D: 雙出桿型

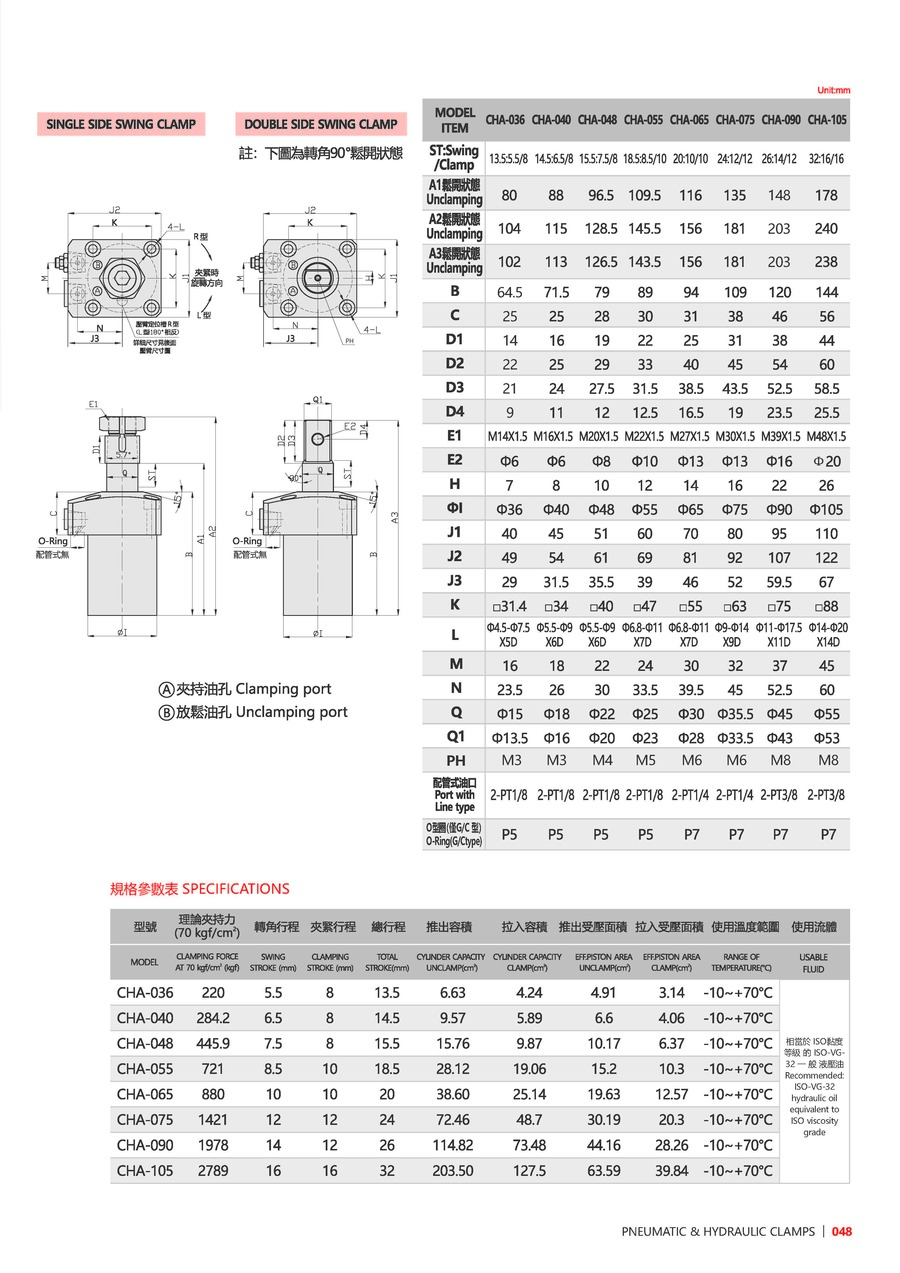

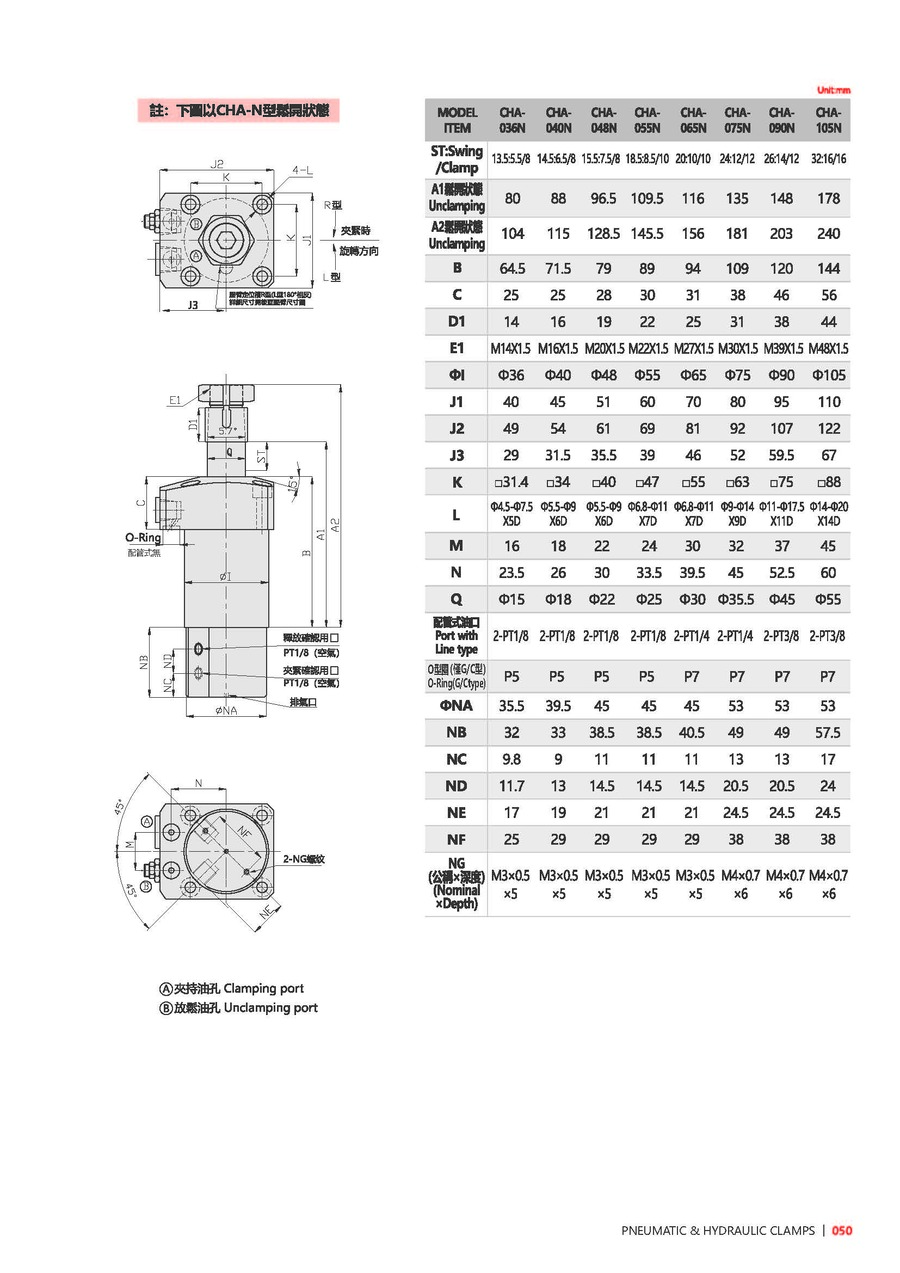

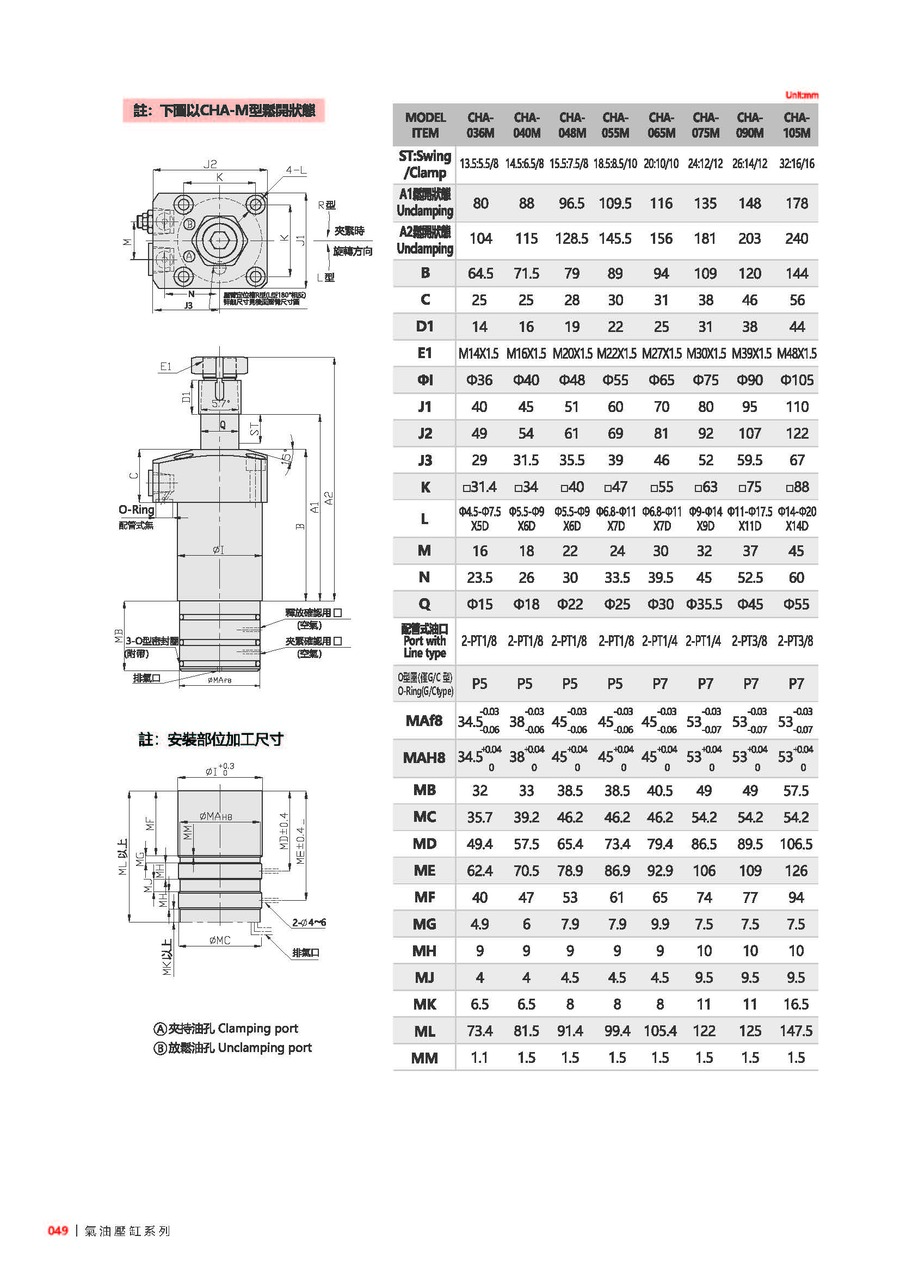

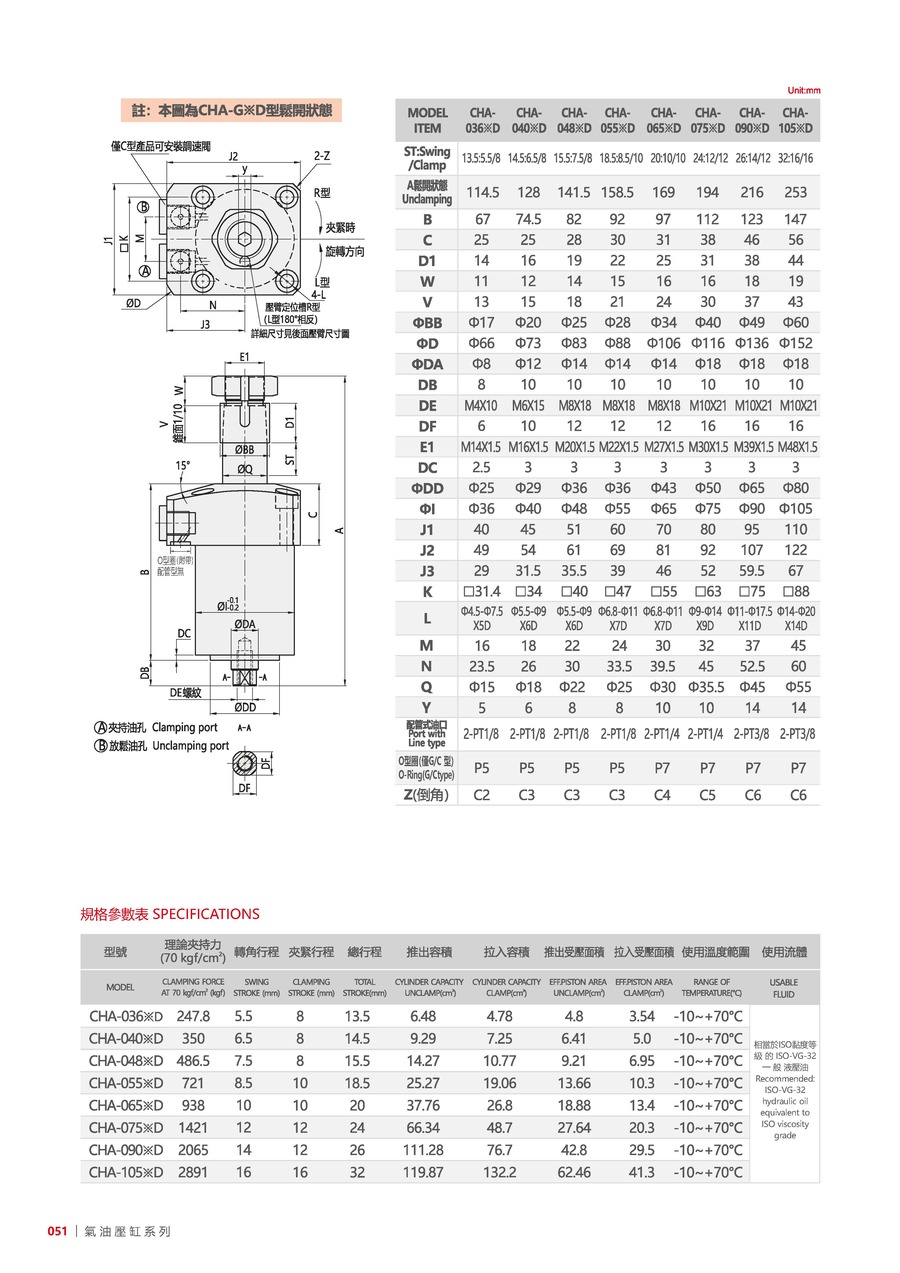

產品資料

型號	CHA-036	CHA-040	CHA-048	CHA-055	CHA-065	CHA-075	CHA-090	CHA-105
理論夾持力(70kgf/cm²)	220	284.2	445.9	721	880	1421	1978	2789
轉角行程(mm)	5.5	6.5	7.5	8.5	10	12	14	16
夾緊行程(mm)	8	8	8	10	10	12	12	16
總行程(mm)	13.5	14.5	15.5	18.5	20	24	26	32
推出容積(cm³)	6.63	9.57	15.76	28.12	38.6	72.46	114.82	203.5
拉入容積(cm³)	4.24	5.89	9.87	19.06	25.14	48.7	73.48	127.5
推出受壓面積(cm²)	4.91	6.6	10.17	15.2	19.63	30.19	44.16	63.59
拉入受壓面積(cm²)	3.14	4.06	6.37	10.3	12.57	20.3	28.26	39.84
使用溫度範圍(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
